Балонная СО2 система. Особенности сборки и эксплуатации, Дополнения по теме приветствуются! Рейтинг Опции

[yarishNEW]

Мартышка к старости слаба глазами стала;
А у людей она слыхала,
Что это зло ещё не так большой руки:
Лишь стоит завести Очки.
Очков с полдюжины себе она достала;
Вертит очками так и сяк:
То к темю их прижмет, то их на хвост нанижет,
То их понюхает, то их полижет;
Очки не действуют никак.
"Тьфу пропасть! - говорит она, - и тот дурак,
Кто слушает людских всех врак:
Всё про Очки лишь мне налгали;
А проку на-волос нет в них".
Мартышка тут с досады и с печали
О камень так хватила их,
Что только брызги засверкали.

------

К несчастью, то ж бывает у людей:
Как ни полезна вещь, - цены не зная ей,
Невежда про неё свой толк всё к худу клонит;
А ежели невежда познатней,
Так он её ещё и гонит.

"Мартышка и Очки"
Иван Андреевич Крылов

Все

дополнения в тему связанные со сборкой и эксплуатацией балонной СО2 системы приветствуются!

Балонные системы подачи СО2 в аквариум от именитых производителей конечно красивы, компактны, но в тоже время и весьма дОроги.

Недостаток средств сподвиг меня на поиски альтернативного\отечественного варианта балонной системы. Интернет-поиск привел меня на эту страницу - Баллонная СО2 своими руками - где я почерпнул всю первичную информацию необходимую для меня. Первичная информация была переработана и я с новыми силами накинулся уже на темы которые есть на нашем форуме, в результате систематизации полученной информации я создал тему - Системы подачи СО2 в аквариум. Делимся информацией, советуем, обсуждаем., + небольшой путеводитель по темам
Мне показалось, что я уже всё знаю и я радостно посайгачил покупать углекислотный баллон.
Купить-то я его купил, но тут начались проблемы. Оказывается я купил не углекислотный баллон , а кислородный с медицинским прошлым (просто он был перекрашен в черный цвет).
Вы спросите: - "В чем же разница?" - а я отвечу: - "В присоединительных размерах резьбы которая выходит из вентиля на редуктор!".
На редукторе СО2 (к примеру возьмем УР - 6 пр-во Донмет) который является промышленным и наиболее доступным на данное время, присоединительный размер гайки составляет 3\4 дюйма (таблица перевода дюймовой резьбы в метрическую находится здесь) т.е. при измерении диаметра штангенциркулем мы получаем 26,4 см.
На баллоне диаметр резьбы составил 21,8 мм - причем это резьба метрическая, а не дюймовая.

Вот так можно померять резьбу - штангенциркулем или линейкой - на фото замер резьбы 1\4 дюйма = 13мм получается по замеру

А вот так мерять нельзя - измерение получается неправильным т.к. меряют "тело", а саму резьбу забывают померять т.к. её плохо видно - при замере получаем 11мм - ну с натягом 12, а нужно 13 мм


Опять ныряю в Интернет, в уже известную тему, и что я вижу? - я вижу, что читать я научился, а вот понимать и анализировать прочитанное ... вообщем оказывается мой случай уже описан.
Пошел опять я на рынок покупать необходимый переходник. После этого первая СО2 система была собрана и с грехом пополам запущена в работу.
Однако на этом "приключения" не закончились . Именно поэтому решил создать данную тему в которой буду публиковать все нужные заметки связанные со сборкой и эксплуатацией балонной СО2 системы.

Сообщение отредактировал yarishNEW - 22.12.2015, 17:55

[msn74]

yarishNEW У Вас случайно нет переходника с углекислотного огнетушителя оу-5 (резьба 3/8) на резьбу сп 21.8 или G 3/4, такой, как на у Вас на втором фото сверху на первой странице. Попались мне в руки 2 огнетушителя 5-литровых, заправленных. Жаль углекислый газ выпускать в холостую. Редуктор и остальная пневмоарматура в наличии. Думаю как то приспособить. За реальную помощь в содействии 1 баллон могу презентовать.

[yarishNEW]

Есть - ответил в личку.

[msn74]

yarishNEW Переходник получил, сделан очень качественно. Все подключил. Работает нормально. Спасибо.
P.S. Баллон все таки решил перевернуть, закрепил так
[attachment=171367:IMG_3713.JPG]

[yarishNEW]

Гыыыы! Такого я ещё невидел! держите в курсе дела как будет работать.

[msn74]

Подключил редуктор через 2 переходника: с огнетушителя на большую резьбу (G 3/4), с большой на маленькую сп 21,8. Запорный рычаг зафиксировал струбциной. 2 дня полет нормальный, ничего не травит, проверял мыльной пеной.

[warrior65]

msn74,извините за любопытство, а зачем вы баллон перевернули?

[yarishNEW]

Юра, человек боится, что углекислота в жидкой фракции разъест мембрану редуктора и будет БУХ-БАБАХ.

[warrior65]

Олег я читал про такую возможность,но как считаю это только теория.Три баллонна не переделанных использовал и никаких инциндентов.Можно сказать ,что практика потвердила несостоятельность теории.Да... к моим трём можно добавить ещё три баллона Клайпедских аквариумистов.Так что такой вывод..

[msn74]

warrior65 Перевернуть его не сложно, но так как то спокойнее будет

[sviridov80]

Олег я читал про такую возможность,но как считаю это только теория.Три баллонна не переделанных использовал и никаких инциндентов.Можно сказать ,что практика потвердила несостоятельность теории.Да... к моим трём можно добавить ещё три баллона Клайпедских аквариумистов.Так что такой вывод..

Я согласен с msn74 спокойствие дороже всего.
А любая теория чем-то наверняка обоснована, жидкая фракция не должна контактировать с мембраной редуктора (ЕПБ - единые
правила безопасности - написаны кровью).

[warrior65]

sviridov80, msn74, я с баллонами со2 работаю проффесионально-я судовой сварщик и правила безопасности в морях имеют гораздо более жёсткие требования чем на берегу-и про такие страсти(тем более написанные кровью)слышу впервые.ну хозяин барин-поступайте как считаете нужным.

[yarishNEW]

жидкая фракция не должна контактировать с мембраной редуктора

Из личного опыта (описывал это в более ранних сообщениях, но ещё раз повторюсь) - при выполнении сварочных работ подача газа (вернее его расход) намного выше, чем в нашем применении - поэтому происходит быстрое охлаждение вентиля и редуктора (в плоть до появления на них снега\изморози). Во избежания замерзания редутора из-за охлаждения проходящим газом в промышленности применяют специальные трубки-обгреватели которые ставятся на баллон до редуктора. После такой "грелки" газ в редуктор подаётся уже подогретым и не приводит к охлаждению\обмерзанию редуктора и как следствие замерзания мембраны которая теряет упругость и рвется.
Из-за разрыва мембраны на редукторе все беды.
Разрывы бывают и при нормальной эксплуатации баллонов, но это происходит намного реже чем при её регулярном переохлаждении (а если попробывать регулировать давление на замерзшей мембране - это вообще труба).

Вроде так попробывал доступно описать. Если , что Юра поправит.

[warrior65]

yarishNEW,Олег теоритически да,а практически никто не ставит обогреватели на подачу со2(мороки много),да и не всегда есть под рукой.из практики-когда заканчиваеться со2 в баллоне балоны даже ложим на палубу чстобы подача газа лучше была.правила они конечно сильная весщь,но иногда создаёться такое впечатление,что все эти инструкции люди далёкие от техники писали..

ну хочеться людям ложить пусть ложат.да кстати и у нас на форуме много у кого вертикально ручкой вверх стоят и ничего.. считаю тему закрытой-каждый поступает как желает.

Сообщение отредактировал warrior65 - 21.12.2012, 18:06

[yarishNEW]

на форуме много у кого вертикально ручкой вверх стоят

У меня тоже ручкой вверх стоит один из баллонов.

[sirenatv]

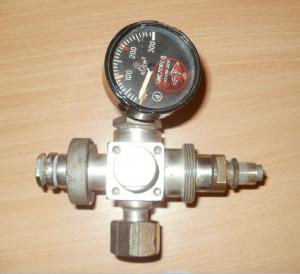

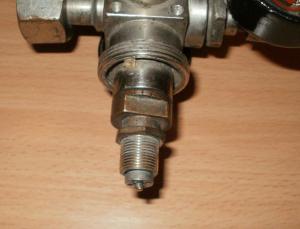

Есть медицинский редуктор, на конце которого накручен самодельный штуцер.
На него шланг СО2 не налазит, как я не старался.
Можно ли подобрать фитинг на него?



Сообщение отредактировал yarishNEW - 21.12.2012, 21:51

Причина редактирования: ужато фото

[warrior65]

sirenatv, или к токарю ёлочку сделать

[yarishNEW]

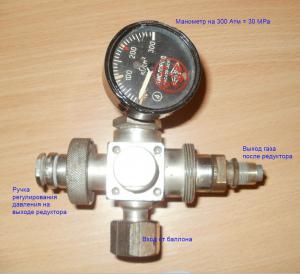

На первом фото выполнил надписи - они соответствуют действительности? Это для того, чтобы задать ещё вопросы - например "какой диаметр данного хвостовика?".


Сообщение отредактировал yarishNEW - 21.12.2012, 22:02

[sirenatv]

Померял диаметр на выходе - 13 мм.

Сообщение отредактировал sirenatv - 21.12.2012, 22:32

[yarishNEW]

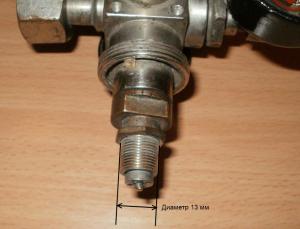

Значит вот эта резьба на 13 мм - смотрим фото

Если всё померяно правильно, то согласно таблицы, в 35 сообщении этой темы, у вас резьба 1\4 дюйма.
Теперь последняя проверка - нужно померять шаг резьбы - это можно сделать так: - взяли листок бумаги, приложили к резьбе, придавили пальцами и провернули бумагу по резьбе на четверть или полоборота. На листочке отстались параллельные полосы - это и есть шаг резьбы - если он 1,3 мм - тогда точно резьба 1\4 дюйма.

На 1\4 дюйма можно найти почти всё.

Сообщение отредактировал yarishNEW - 21.12.2012, 22:59

[sirenatv]

Только чем я смогу вымерять эти 1,3 мм?
