Балонная СО2 система. Особенности сборки и эксплуатации, Дополнения по теме приветствуются! Рейтинг Опции

[yarishNEW]

Мартышка к старости слаба глазами стала;
А у людей она слыхала,
Что это зло ещё не так большой руки:
Лишь стоит завести Очки.
Очков с полдюжины себе она достала;
Вертит очками так и сяк:
То к темю их прижмет, то их на хвост нанижет,
То их понюхает, то их полижет;
Очки не действуют никак.
"Тьфу пропасть! - говорит она, - и тот дурак,
Кто слушает людских всех врак:
Всё про Очки лишь мне налгали;
А проку на-волос нет в них".
Мартышка тут с досады и с печали
О камень так хватила их,
Что только брызги засверкали.

------

К несчастью, то ж бывает у людей:
Как ни полезна вещь, - цены не зная ей,
Невежда про неё свой толк всё к худу клонит;
А ежели невежда познатней,
Так он её ещё и гонит.

"Мартышка и Очки"
Иван Андреевич Крылов

Все

дополнения в тему связанные со сборкой и эксплуатацией балонной СО2 системы приветствуются!

Балонные системы подачи СО2 в аквариум от именитых производителей конечно красивы, компактны, но в тоже время и весьма дОроги.

Недостаток средств сподвиг меня на поиски альтернативного\отечественного варианта балонной системы. Интернет-поиск привел меня на эту страницу - Баллонная СО2 своими руками - где я почерпнул всю первичную информацию необходимую для меня. Первичная информация была переработана и я с новыми силами накинулся уже на темы которые есть на нашем форуме, в результате систематизации полученной информации я создал тему - Системы подачи СО2 в аквариум. Делимся информацией, советуем, обсуждаем., + небольшой путеводитель по темам
Мне показалось, что я уже всё знаю и я радостно посайгачил покупать углекислотный баллон.
Купить-то я его купил, но тут начались проблемы. Оказывается я купил не углекислотный баллон , а кислородный с медицинским прошлым (просто он был перекрашен в черный цвет).
Вы спросите: - "В чем же разница?" - а я отвечу: - "В присоединительных размерах резьбы которая выходит из вентиля на редуктор!".
На редукторе СО2 (к примеру возьмем УР - 6 пр-во Донмет) который является промышленным и наиболее доступным на данное время, присоединительный размер гайки составляет 3\4 дюйма (таблица перевода дюймовой резьбы в метрическую находится здесь) т.е. при измерении диаметра штангенциркулем мы получаем 26,4 см.
На баллоне диаметр резьбы составил 21,8 мм - причем это резьба метрическая, а не дюймовая.

Вот так можно померять резьбу - штангенциркулем или линейкой - на фото замер резьбы 1\4 дюйма = 13мм получается по замеру

А вот так мерять нельзя - измерение получается неправильным т.к. меряют "тело", а саму резьбу забывают померять т.к. её плохо видно - при замере получаем 11мм - ну с натягом 12, а нужно 13 мм


Опять ныряю в Интернет, в уже известную тему, и что я вижу? - я вижу, что читать я научился, а вот понимать и анализировать прочитанное ... вообщем оказывается мой случай уже описан.
Пошел опять я на рынок покупать необходимый переходник. После этого первая СО2 система была собрана и с грехом пополам запущена в работу.
Однако на этом "приключения" не закончились . Именно поэтому решил создать данную тему в которой буду публиковать все нужные заметки связанные со сборкой и эксплуатацией балонной СО2 системы.

Сообщение отредактировал yarishNEW - 22.12.2015, 17:55

[yarishNEW]

Он травит газ из манометра.

М-дя! Весь набор неудобств.

[prris28]

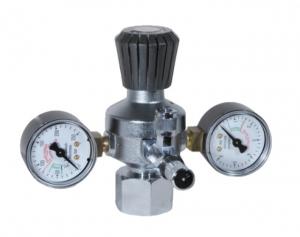

как такой редуктор,никто не пользовался,что еще к нему нужно?италия

Сообщение отредактировал prris28 - 4.11.2013, 22:38

Эскизы прикрепленных изображений



[yarishNEW]

sirenatv, prris28

Ребята! С предложениями купить - в раздел "Продам"

что еще к нему нужно?

Судя по фото - только трубочку в аквариум.


Сообщение отредактировал yarishNEW - 5.11.2013, 10:47

[Наташа86]

Срочно нужна помощь. Не могу настроить баллонную систему от открытия винтиля до клапана тонкой регулировки. Открываю винтиль на баллоне, на первом манометре 6. Редуктор при этом полностью открыт. Далее закручиваю винтиль на редукторе - появляется 0,2. Далее откручиваю потихоньку тонкую регулировку. Настраиваю нужное количесво пузырьков в течении получаса.Всё устраивает. И тут в течении последующего часа падает давление на втором редукторе до 0 и ещё может упасть до 0 на первом:(. Как правильно сделать? Что я не так делаю? Почему падает всё потом?

[kvn79]

Наташа86, После настройки необходимой подачи дросселем тонкой настройки нужно вентиль на баллоне открыть полностью.

[Наташа86]

Спасибо! Сейчас настроила, открыла полностью винтиль на редукторе.Жду результатов. После того как открыла витиль - уже нельзя трогать клапан тонкой настройки?
Надо на баллоне? Что-то я невнимательно читаю:(

Сообщение отредактировал Наташа86 - 21.12.2013, 6:29

[Наташа86]

Открыла. Надеюсь теперь давление не будет падать

[yarishNEW]

от открытия винтиля до клапана тонкой регулировки

Технология следующая:
-_ накрутили редуктор на баллон
- регулировочный винт на редукторе выкручен полностью (при этом на редукторе вторичного давления не должно быть никаких показателей)
- далее откручиваем вентиль на баллоне полностью (по технике безопасности вентиль должен быть или полностью откручен или полностью закручен - причем это касается любого газа под давлением)
- на первичном редукторе должно появится давление - для СО2 это около 6МПа (60Атм) - это нормальное давление в правильно заправленном баллоне (хотя если баллон с мороза то давление будет меньше (около 45Атм), а если с жары, то давление будет больше (бывает до 80 Атм) - это несмотря на правильную заправку)
- вкручиваем регулировочный винт на редукторе добиваясь давления на вторичном манометре 0,2-0,5МПа (2-5 Атм) - пневмодроссель при этом должен быть максимально закручен (перекрыта подача газа)
- начинаем открывать пневмодроссель - при этом не забываем, что газовая система весьма инерционна и при малой подаче газа пузыряние распылителя в аквариуме может начатся и через 5 и через 20 минут - всё зависит от устанавливаемого расхода (об этом можно прочитать в первых сообщениях данной темы - там и картинки есть и дано детальное объяснение)
- после появления пузырей на распылителе производим регулировку их интенсивности - опять же не забываем про инерционность и смотрим отдельное сообщение в начале темы посвященное именно регулировке подачи газа
- во время всех манипуляций по регулировке "пузыряния" вентиль на баллоне не трогаем!
- регулировочный винт на редукторе тоже не трогаем!
- вся регулировка выполняется только дросселем тонкой настройки!

Сообщение отредактировал yarishNEW - 21.12.2013, 11:38

[Наташа86]

Спасибо Вам огромнейшее! Всё разъясняно по полочкам! Всё поняла;) Чтобы я без Вас делала Я всё так сделала:) Есть некоторые проблемы. Сегодня весь день у аквариума:) Примерно через 2 часа после всех манипуляций пузыряние становится меньше (диффузор 2 в одном - и счётчик и распылитель, собираюсь на днях поставить полноценный самодельный счётчик пузырьков). А через минут 15 исчезает вовсе. До обращения на форум - падало давление на всех манометрах в добавок. А сейчас давление остаётся таким же, как и в начале настройки. Я потихоньку откручиваю тонкую регулировку(можно или нет - не знаю), начинают идти углерод. Проходит часа 2 и опять снижается:( Я опять чуть-чуть открываю.Это первый ньюанс. Второе: Я раза 3 так покручу: давление на втором манометре становится 0,1 примерно вместо 0,2. Вот такая проблема. В чём дело? И ещё:) - Шипит в районе второго манометра чуть-чуть, еле слышно. Всё закреплено отлично. Обмазали всё мыльным растровом - всё ок. Я подумала,что это так газ идёт::) Заранее спасибо!

[Наташа86]

Прочитала на второй странице темы - намакание диффузора и прочее, поэтому надо постоянно откручивать регулировку:( Сделаю самодельный диффузор - может не будет такого. Но проблема остаётся - падает давление до 0,1, пока подкручиваешь С бражкой мучалась 2 месяца,чтобы дойти до идеала. Теперь вот баллонная болезнь;)

Сообщение отредактировал Наташа86 - 21.12.2013, 21:59

[yarishNEW]

Шипит в районе второго манометра чуть-чуть, еле слышно

Возможно в самом манометре протечка - такое тоже бывает.
А вот то, что при регулировке давление вторичное падает - это плохо - редуктор не совсем видимо держит. Можно попробывать дать давление больше - поставьте 4 атм и понаблюдайте.

[Наташа86]

да,насчёт редуктора у меня были подозрения:( Понаблюдаю... Это на втором манометре выставить 0,4? Закрутить редуктор!?

[kvn79]

4атм на выходе при стеклянном диффузоре в качестве распылителя ставить не советую. Поставьте на редукторе на выходе 0,25 - этого с головой хватает для стеклянных диффузоров. Шипение в районе манометра необходимо выявить - часто там бывает пропускает. Нужно по гарантии такой редуктор обменять, а не возиться с ним.

[Наташа86]

Я так поняла никакого шипения при любом раскладе не должно быть.... Попробую завтра объменять:( Могут и не поверить,что шипит... А диффузор у меня стеклянный, перед ним ещё 2 обратных клапана стоит за 30 руб, собираюсь ставить один фирмы тетра( на счётчике самодельном будет). Этим диффузором не удавалось пользоваться при бражке, он выпускал 2 дня пузыри, а потом всё прекращалось. Типа плотная "мемрана"( не знаю как называется) плотная!? А вот с самодельным при помощи резины из большого шприца - всё ок. Сейчас отрегулировала - посмотрим насколько хватит:(

[yarishNEW]

Разборка углекислотного редуктора УР-6 для устранения "протравки" по регулировочному штоку

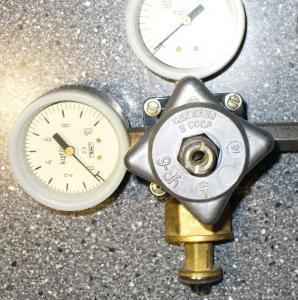

Внешний вид редуктора в собранном состоянии

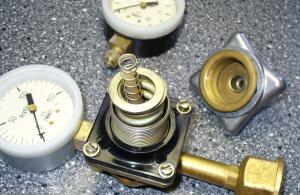

С редуктора снят регулировочный вентиль вторичного давления
Снята прижимная пружина мембраны с регулировочными шайбами-прокладками, нажимной регулировочный пластмассовый шток с прижимной пружиной

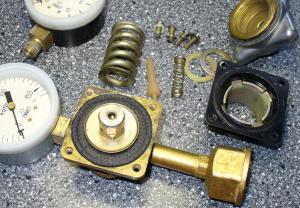

Снято "оголовье" редуктора и получен доступ до разделительной мембраны

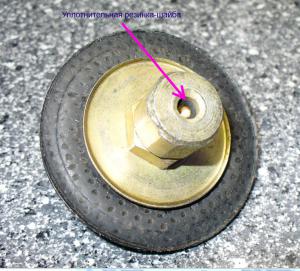

Разделительная мембрана с металлическим креплением

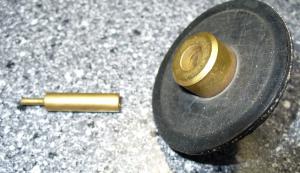

Латунный шток и разделительная мембрана с креплением. Шток вставляется в отверстие крепления и должен упиратся в уплотнительную резинку-шайбу без перекосов - в противном случае в этом месте будет травить. Для усиления прилегания латунного штока к уплотнительной резинку используются шайбы-прокладки (видны на 2,3 и 4 фото)


Сообщение отредактировал yarishNEW - 1.2.2014, 11:43

[Vanyuschka]

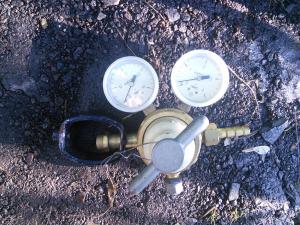

А можливо переробити і приєднати до балона со2 такий ацитиленовий редуктор БАО 5-2.

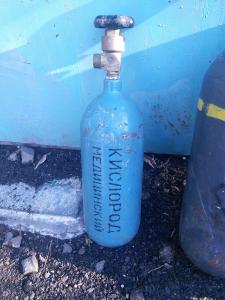

І чи можна використовувати такі балони?

Сообщение отредактировал Vanyuschka - 18.2.2014, 18:54

Эскизы прикрепленных изображений



[yarishNEW]

Балон использовать можно, а вот с ацетиленовым редуктором ничего не получится - нужно приобретать углекислотный, кислородный или аргоновый.
Ацетиленовый редуктор расчитан на более низкое давление.

Сообщение отредактировал yarishNEW - 18.2.2014, 19:06

[Vanyuschka]

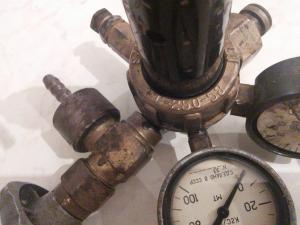

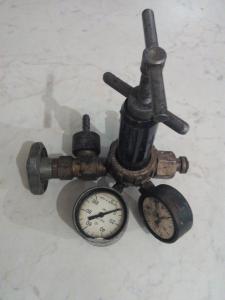

yarishNEW, а такий редуктор підійде? Зварювальники кажуть, що ним можна налаштувати тонку подачу газу.
Тільки розмір різьби на гайці більший ніж на вентелі балона. Якщо підійде треба шукати перехідник?

Сообщение отредактировал Vanyuschka - 24.2.2014, 19:05

Эскизы прикрепленных изображений



[yarishNEW]

Прекрасный редуктор - конечно несколько громоздкий, но система стабильная и работоспособная.
Если у Вас кислородный вентиль на баллоне - тогда нужно искать специальный переходник с кислородной резьба на обычную. Посмотрите первую страницу темы - там почти все написано про резьбы на вентилях.

[Vanyuschka]

Если у Вас кислородный вентиль на баллоне - тогда нужно искать специальный переходник с кислородной резьба на обычную. Посмотрите первую страницу темы - там почти все написано про резьбы на вентилях.

Якщо я правильно зрозумів мені потрібен перехідник 21,8-27,8мм, чи не так?
