Сделал красивый, недорогой светильник из доступных материалов для 45л

Не для кого не секрет, что далеко не на каждый аквариум можно купить брендовый качественный светильник или крышку, когда я увидел красоту открытого аквариума без крышки, то решил что мне нужен именно светильник. Так как купить его в моем городе не представлялось возможным, то я взял и сделал красивый, недорогой светильник для аквариума на 45 литров из доступных материалов сам.

Светильник для аквариума 45 литров получился на 60 ватт, что больше чем 1,3 ватта на литр.

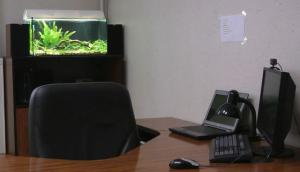

Собственно результат:

На видео банка конечно испытывает определенные проблемы, но они ни как не связанны с качеством светильника и освещения в целом, и на данный момент целиком перезапущена, будет травник с активным грунтом в качестве которого будет выступать смесь торфа с биогумусом.

Для изготовления светильника использовал следующие материалы:

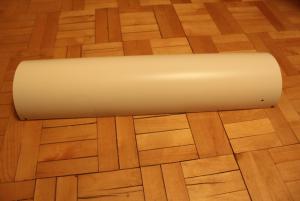

Белая пластиковая труба для вытяжки диаметром 16 см и длинной 1 метр (была куплена в магазине, где продают вытяжки и разные вентиляторы для дома)
285р.
Кабель канал белый толщиной 10 см
(был в наличии, но можно обойтись и без него)
Два керамических патрона на цоколь е27
8х2=16р.
Шнур с вилкой и выключателем
45р.
2 энергосберегающие лампы под патрон E27 с п-образными трубками температурой свечения 6500 кельвинов и мощностью 30 ватт
145х2=290р.
Кусок провода и болтики для закрепления и подключения патронов (было в наличии)
Пивную банку на 1 литр – валялась на улице
Итого: 285+16+45+290 = 636р.

Для сборки светильника использовал следующий инструмент:
Электролобзик (можно заменить нажевкой по металлу), дрель, сверла, отвертку, ключ, канцелярский скотч, линейку, сантиметр, перманентный маркер, скрепки, лист бумаги а4, канцелярский нож, ножницы.

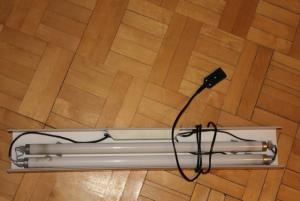

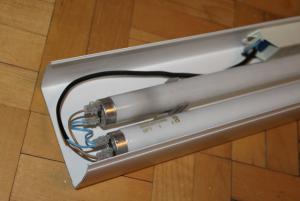

До этого был самодельный светильник на лампах т8 вот такой:




Но не устраивало, в нем то, что лампы были намного шире аквариума, то что он был квадратным плохо отражал и смотрелся некрасиво, ко всему прочему через три месяца у меня сгорела установленная в нем китайская эпра.

Изначально собирался сделать светильник с лампами т5 по размеру они бы мне подошли нормально, но в своем городе не смог найти эпра под т5, нашел уже позже в другом городе, когда уже сделал на энергосберегайках, по цене 1500р за штуку, так что пока думаю, что на энергосберегайках тоже нормальный вариант учитывая стоимость лампы уже с балластом в 145 рублей.

Итак приступаем:

I
Трубу надо разрезать вдоль на две части, я это сделал следующим образом:
- взял линейку и сделал с торца две отметки, найдя самое широкое расстояние от стенки до стенки, так сказать разметил по диаметру
- далее передо мной встала проблема: как прочертить продольную линию вдоль трубы чтобы она была идеально ровной и параллельной самой трубе? Так ни чего и не придумав выкрутился из этой ситуации следующим образом: взял канцелярский скотч приклеил его на один торец трубы где была отметка и натянув его до конца другого торца на глаз проведя параллели скотча с самой трубой приклеил его на другой торец. Получилась ровная параллельная линия наклеенного скотча вдоль всей трубы. С другой стороны сделал тоже самое и распилил трубу по кромке наклеенного скотча – получилось очень ровно.
II

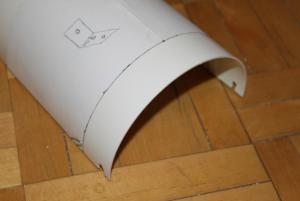

Разрезаем трубу поперек. Я это сделал проведя линию по приложенному поперек трубы листу бумаги а4 закрепленному на скрепки. Я разрезал трубу по ширине переднего стекла аквариума, прибавив по сантиметру для левой и правой стороны аквариума, то есть на 2 см длиннее ширины самого аквариума.

III

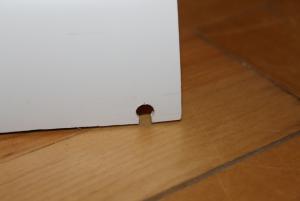

Размечаем места под крепления светильника на аквариум отступив от краев по сантиметру. Я сделал следующим образом: просверлил отверстия сверлом на 6мм (стенки моего аквариума 5мм) и снизу прорезал канцелярским ножом пластик до просверленного отверстия. В итоге отверстия получаются красивыми и садятся на стекло достаточно плотно. Также сверлим отверстие под электропровод.

IV

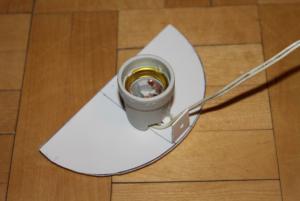

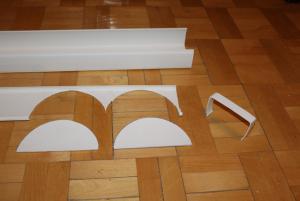

Прикладываем к крышке кабель канала торец трубы и размечаем боковые заглушки проведя линию по внутренней стороне трубы и вырезаем. Думал закрепить заглушки на клей и потом уже к ним патроны, но посчитал данный вариант крайне ненадежным и отрезал кусок кабель канала поперек шириной 2 сантиметра. Этот кусок я в дальнейшем разрезал пополам и сделал из него г образные крепления для заглушек светильника.

V

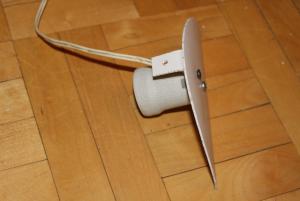

Сверлим 3 отверстия в г образных креплениях 2 под патрон с заглушкой и одно для крепления к трубе, хотя для надежности, чтобы заглушки не гуляли можно просверлить и два. Закрепляем провода и собираем.

VI

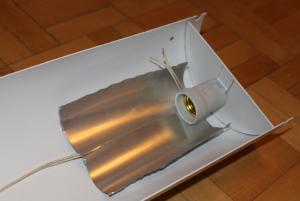

Отмечаем отверстия на трубе под г образные крепления заглушки с патроном. Отмечать надо на таком расстоянии, чтобы между крепежом на стекло аквариума и заглушкой было расстояние в 1 см для симметрии. Чтобы найти центр я использовал лист А4 предварительно загнув его по краям трубы, потом сняв сложив пополам, и закрепив обратно на сгибе листа скрепками как во II части поставил точку для отверстия г образного крепления. И закрепил крепления подсунув под них сделанные из пивной банки параболические отражатели с проводами. Параболические отражатели вырезал и гнул из пивной банки обычными ножницами – ими оказалось это делать проще всего.

VII
Подсоединяем провод на 220 вольт и светильник готов.


Планировал его загрунтовать и покрасить, но примерив на аквариум увидел, что и так нормально смотрится и решил этого не делать.
В дальнейшем планирую изнутри обклеить трубу фольгированным скотчем для лучшего отражения и чтобы труба не просвечивала свет.

Аквариум наполняю водой под самую кромку, так чтобы срезы светильника оказались в воде, каждое утро под светильник делаю несколько выдохов и дальше светильник выполняет роль большого колокола CO2 – временная мера пока не поставил брагогенератор, растючке нравится на видео видно как она рьяно пузыряет.

Не вкурил как на этом форуме вставляются изображения, если кто объяснит вставлю

Сообщение отредактировал AQUAFANAT - 9.3.2012, 20:22

Причина редактирования: Поправлена ссылка на видео

Эскизы прикрепленных изображений



[Артемий]

не плохо, а водоросли принципиально не убираете?

[Badey]

они вросли в камни Ph на тот момент был в районе 8 так как грунт его повышал, поэтому вообще не морочился а просто ждал перезапуска на новом грунте

[Артемий]

Белая пластиковая труба для вытяжки диаметром 16 см и длинной 1 метр (была куплена в магазине, где продают вытяжки и разные вентиляторы для дома)
285р.

у нас умельцы делают с канализационной, красят, обклеивают

да, кстати на наш форум

[Badey]

Спасибо, кстати на создание данного светильника меня как раз и вдохновили умельцы с вашего форума, тоже думал про канализационную, долго обдумывал и наткнулся на реализацию на данном форуме - там тоже хорошо сделано, в магазинах канализационных труб с диаметром на 160 не было, магазин где продают кровлю и водостоки был закрыт на обед, пошел бродить по строительным магазинам тогда и наткнулся на данный материал, белая ровная толщина 3 - 4 мм где то, понравилось что красить не пришлось

[Артемий]

а на нашем форуме ещё иногда нажимают волшебную кнопку "спасибо" слева внизу
