Думаю назрела актуальность каким-то образом упорядочить имеющиеся знания нашего форума (а может быть и не только нашего?) по применению LED-освещения (светодиодного освещения) в аквариумах-травниках.

Предлагаю сделать эту тему как ПУТЕВОДИТЕЛЬ т.е. в данной теме размещать только ссылки на темы где рассматривается светодиодное освещение - давайте только ссылки, а уже все остальные комментарии и обсуждения - это в темах.

LED миф или реальность., Проверю сам. - использование мощных светодиодов на "звезде"
Светодиоды для освещения аквариума ?, Светодиоды - использование ленточных светодиодов
Освещение на СИД Рассвет-Закат, Вот соорудил, может кому интересно

Каталог LED ламп и светильников от Sylvania - может кому понадобиться (скачали? - поставьте спасибку!)  Sylvania_led_section.pdf ( 28.84 мегабайт ) Кол-во скачиваний: 5296


Научная статья - Исследование деградации люминофорных покрытий для светодиодов белого свечения
 ФЭ_1101_Исследование_деградации_люминофорных_покрытий_для_светодиодов_белого_свечения.pdf ( 600.66 килобайт ) Кол-во скачиваний: 3652

Сравнение интенсивности освещения с использованием ЛЕД-ламп и люмламп в аквариуме - поляцкий сайт

Несколько ссылок на сторонний ресурс:
- Светодиодный светильник для аквариума: правильно
- описание линейной ЛЭД лампы на сайте производителя - Description of the Extra-Bright 1500mm/5ft T8 LED Tube
- Характеристики ламп LED-заменителей для Т8.  t8_LED_замена.pdf ( 4.66 мегабайт ) Кол-во скачиваний: 4732

Несколько не в тему, но вдруг кому-то подойдет - LED-светильник для нано-рифа своими руками, осторожно: много картинок

Сообщение отредактировал yarishNEW - 1.8.2015, 14:04

[Amante]

Второй вариант все таки лучше? . Решил на 12 шт. сделать меньше ( мешает вентилятор ). Две печатные платы у задней стенки , три по середине и две у переднего стекла Правильно? Просьба - какие драйвера лучше и так чтоб их было по меньше .
Драйвер LED 1W x 8-15 -2 шт и
Драйвер LED 1Wx 13-21- этого будет маловато? Как обезопасить от попадания влаги ? Крышка то закрыта будет. Придется делать полноценные светильники ? С профилем и защитой или достаточно установить линзы на диоды?

При выборе спектра светодиодов руководствовался статьей http://aquabox.by/item2.php возможно это облегчит выбор . Рекомендуют еще ставить изумрудно зеленый .Я так понимаю что это сине - зеленый http://www.arowana-im.com.ua/product_info....oducts_id=10226.

Сообщение отредактировал 364 - 14.3.2015, 22:08

Причина редактирования: объединение сообщений

[KRustik]

А 1W пробьют столб воды 45см?

[Amante]

Так я ж не знаю , по этому и обращаюсь за помощью , консультацией .

Попробовал установить светильник http://www.aqualighter.com/product_info.php?products_id=531 . Подзабыл за него, лежит новенький в упаковочке, .Судя по характеристикам в нем стоят диоды 1вт -27 шт. Тускловато конечно .До дна пробивает не плохо. Похоже на диодах стоят линзы. Пара таких наборок и будет хорошо. В светильнике на мой взгляд удачно подобраны спектры.

Сообщение отредактировал 364 - 14.3.2015, 22:09

Причина редактирования: объединение сообщений

[KRustik]

Известный форумный производитель на все, что выше 40см ставит 3w диоды.

[Senturio]

Попробовал установить светильник http://www.aqualighter.com/product_info.php?products_id=531 . Подзабыл за него, лежит новенький в упаковочке, .Судя по характеристикам в нем стоят диоды 1вт -27 шт. Тускловато конечно .До дна пробивает не плохо. Похоже на диодах стоят линзы. Пара таких наборок и будет хорошо. В светильнике на мой взгляд удачно подобраны спектры.

Там установлены 3 Вт диоды Осрам Ослон SSL с линзами 80 град.

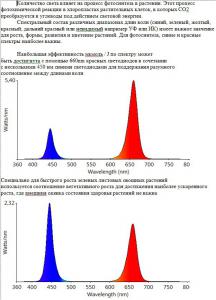

В этом и отличие диодов Осрам от конкурентов (Cree, Semileds, Epistar) - они изначально уже рассчитаны на более узкий пучок 80 градусов чем обычные 120 град у других, и это при более конкурентной цене. Красный диод который вы планируете использовать явно не даст нужного количества в красной области спектра (ниже привел пропорции рекомендуемые для растений - см вложение). Скорей он будет светить с пользой для Вашего глаза чем для растений. А крышка с влагой внутри это смерть китайским диодам - они у вас ржаветь будут уже через месяц, и линзы тут не помогут. Стоит думать либо об открытом светильнике либо делать герметичные от влаги профили с такими линейками. фото профиля есть в моей теме на данном ресурсе и на соседнем.

.... Пол года стоял светодиод 660нм ....

Можете приехать в гости посмотреть как под красным 660 нм растут растения - не заметно никакой вытянутости.
А вот эхинодорусы какие красные становятся можете спросить у харьковчанина Андрея - он уже оценил данные диоды в своем аквариуме.
Контакты Андрея в личку могу дать - ибо он на соседнем ресурсе только есть (Аквафоруме).

Сообщение отредактировал 364 - 15.3.2015, 20:40

Причина редактирования: удалена бизнес-ссылка на сторонний ресурс

Эскизы прикрепленных изображений



[Amante]

Senturio спасибо . Я к Вам за консультацией .

[Senturio]

Да можно и на кофе) Ибо тема светодиодов довольно широкая - я есть о чем поделиться опытом.

Сообщение отредактировал 364 - 15.3.2015, 20:39

Причина редактирования: оверквотинг

[max170]

Доброго дня. Подскажите пожалуйста. Можно ли подключить к такому блоку питания LPC-60-1400 Блок питания Mean well 58.8 вт, 9-42в,1400мА http://meanwell.kiev.ua/p9222659-lpc-1400-blok.html светодиоды, например Светодиод Epistar 1W, 6500K. Я новичек в светодиодах. Заранее спасибо. (есть 2 таких блока, купить другие нет средств .

[-EX-]

max170, можно, только светодиоды нужно будет соединять параллельно и группами...

[max170]

Спасибо. Я так понял что несколько светодиодов соиденить паралельно пока напряжение на этой ветке не будет 12 вольт ?

Сообщение отредактировал 364 - 15.3.2015, 20:41

Причина редактирования: оверквотинг

[-EX-]

max170, при параллельном соединении растет ток, а не напряжение... Нужно смотреть на параметры светодиодов... Сколько они потребляют тока и напряжения...

[yarishNEW]

Можно ли подключить к такому блоку питания ... Mean well 58.8 вт, 9-42в,1400мА ... Светодиод Epistar 1W, 6500K.

Лучше ненужно, для такого подключения нужны определенные навыки которых, как я понял, нет. Есть много тонкостей при подключении и дальнейшей эксплуатации.
Лучше продайте (обменяйте) эти БП и купите нужные за вырученные деньги.

[Alanger]

Креветочкик 30л.
от грунта до верха воды гдето 25см. может ещё см 3-5 будет зазор между лампами\диодами и водой (ещё не решил). сам акв 30см высотой(от дна по верх стекла).

Подскажите чем лучьше его осветить.
Есть 6w блок питания для свето диодов.
И заготовки из кусков пластика. могу слелать на него маленькую крышку, купить метр ленты, и собрать.
Хватит ли 4w примерно на этот акв?
Из растений думаю посадить немного мха, и папоротник, анубис нано, и ещё что-то высокое на задний план. Также что-то почвопокрывное м.б. Растений будет не много, по одному кустику.
Или лучше в крышку поставить люминисцентные светильники, крышка будет размером примерно 40х15х4(h)см. Не знаю что в неё влезит :bn:

[AK_046]

Доброго времени суток!
В планах переоборудовать свет, хочу использовать светодиодную ленту.
размеры банки 1250*450*450мм., хочу совместить дискусятник с травником.
Правильно ли я понимаю, что мне нужно порядка 10 метров ленты, 780лм/метр?
Благодарю за помощь!

[yarishNEW]

Alanger - для 30 литров света от 4Вт диодов будет мало, особенно для почвопокровки. Рассматриваемый вами метод светодиодного освещения возможен только как досвет к основному освещению.
Прикупите лучше 2 лампы Т5 на 8Вт и сделайте крышку.

AK_046 - "пиво без водки! - денеьги на ветер!" - даже и не рассматривайте такое освещение для своих 250 литров.
Понимаю, что хочется быстро и бюджетно, но лента однозначно не подойдет к вашему объёму.
Кроме этого не забывайте, что ленту всё-равно придется крепить на охлаждающие радиаторы, в противном случае 2 месяца и всё в мусор.
Лучше делать (искать, покупать) светильник на обычных 1Вт или 3 Вт светодиодах. Конечно это будет подороже - так светиков по 3 Вт на ваш аквас нужно 35-40штук + радиатор + драйвер.
Если уж сильно горит сделать такой свет, то лучше применить вот такие сборки которые можно подключить сразу к 220 Вольт


Их вам понадобится 10-15 штук - правда не забывайте, опять же, про радиаторы охлаждения для них.

[AK_046]

yarishNEW- можно для тех кто на броневике ? :)

Лучше делать (искать, покупать) светильник на обычных 1Вт или 3 Вт светодиодах. Конечно это будет подороже - так светиков по 3 Вт на ваш аквас нужно 35-40штук + радиатор + драйвер.

Светильники какого плана?

Случилось так, что я работаю в сфере наружной рекламы, вывести, таблички, световые короба-это мой хлеб:)
Часто решаем нестандартные проблемы, светодиодная лента, кластеры светодиодные, прожектора...т.е. имею представление о чем идет речь.
Но хоть убейте , не понимаю, зачем нужен драйвер, ведь через блок питания все отлично горит!
К примеру, есть светодиодные кластеры 4smd 50/50...ссылкаl ? Есть кластеры более качественные, не подойдут?

Мы часто используем композит сслыка , я делаю из него крышки для аквариума. Вот хочу заменить существующую крышку, да и лампы Т5 пора менять. Крышка есть, нужна начинка. Возвращаясь к светодиодным кластерам, у меня их много, в чем минусы....да главный вопрос, он и вообще пригодны? Если интересно, то могу кинуть фото крышки.

[stya]

Все довольно просто. Вы используете сборки на маломощных smd диодах, которые питают через токоограничительные резисторы, заменяющие драйвер. Проблема в том, что суммарная мощность кластера распределена по всей его площади, а сам единичный диод довольно маломощный. Это может привести к тому, что такой кластер будет не способен эффективно просветить высокий столб воды. Поэтому применяют мощные диоды (1Вт+), которые обеспечивают высокую плотность светового потока. Но данным светодиодам нужен драйвер, т.к. рассеивать более ватта тепла на резисторе довольно сомнительное удовольствие по многим причинам

Сообщение отредактировал stya - 21.4.2015, 9:29

[yarishNEW]

stya - уже ответил по основным траблам с СМД компонентами.

...к светодиодным кластерам ...... главный вопрос, он и вообще пригодны

Подобные кластеры и светодиодная лента подходит только к низким аквариумам (наноаквариумам) с высотой 25-27см. При такой высоте светодиоды пробивают всю толщу воды и дают нормальный свет по всему объёму акваса. Для таких аквариумов они пригодны.
Для аквариумов высотой 45см лучше подходят светики мощностью 1 Вт, если аквас выше 45 см - тогда нужно ставить светики 3Вт, если больше 60см - тут уже речь должна идти о прожекторах.

Возвращаясь к светодиодным кластерам, у меня их много ...

Использование остатков от производства - это извечное желание, похвальное желание - но не всегда это возможно под конкретную задачу.

Светильники какого плана?

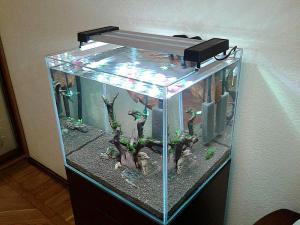

К примеру , вот такие как на аквасе
Использовать готовую крышку под подобные светильники можно, но тогда делаем интенсивную вентиляцию и добиваемся отсутствия влаги под крышкой - в противном случае имеем коррозию и отгнивание элементов светодиодов.

Сообщение отредактировал yarishNEW - 21.4.2015, 10:12

[begemotokot]

Здравствуйте. Прошу помочь определиться с выбором освещения. Имеется аквариум Aquael Pearl - 45 с высотой 30 см. Штатную лампу в 11 W, естественно, на выброс. Остаётся под крышкой пространство шириной 45 см.
Пока думаю устанавливать 2 полоски LED сборки AQUAXER 5W 160x15 мм наклеив его на Радиатор AQUAXER П-образный-16, 1 см. длиной в 40 см.
1. Хватит ли такого освещения для нормального роста растений?
2. Хватит ли охлаждения для светодиодов?
3. Как обеспечить электробезопасность, с учетом прямого подключения к сборкам сети 220?
Заранее спасибо.

[garry0857]

1. Хватит ли такого освещения для нормального роста растений?

Явно маловато света для растений, по расчетам у вас выйдет 0.22W на литр, а нужно хотя бы 0.5W на литр.

3. Как обеспечить электробезопасность, с учетом прямого подключения к сборкам сети 220?

Качественно загерметизировать пайку на планке, иначе можете получить электрошокер
