Охлаждение-вентилятор-крепление. Рейтинг Опции

[Mustafa]

Здравствуйте всем!
Хочется мне немного рассказать о самоделке, достаточно простой и доступной многим которая служит для охлаждения акваса.
Сразу оговорюсь, что использовать ее удобнее на открытых аквариумах.
Столкнулся я как-то с проблемой охлаждения аквариума 8литрового кубика на работе, и требовалось быстренько изготовить что-то функциональное, так и родилась эта самоделочка

Начнем

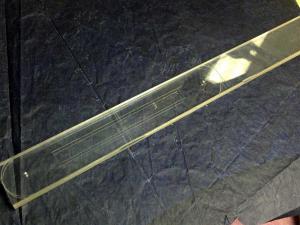

1)итак, ФОТО5
отрезаем полоску материала (оргстекла, ПВХ или иного) и делаем на ней разметку балеринкой или заточенным штангенциркулем.
Материал(лист, полоску лучше искать потолще около 5-8 мм)

Сообщение отредактировал Mustafa - 18.7.2011, 18:34

Эскизы прикрепленных изображений



[Ludma]

а где взяли такие интересные крепления?

[Mustafa]

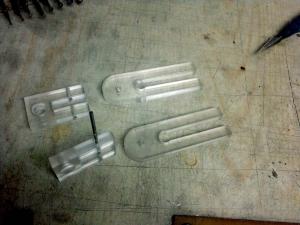

2)ФОТО6
вырезаем лобзиком детали.
сверлимся сверлом соответствующего размера. (Ф5.0 и Ф7.0)
обработаем напильником и наждачной бумагой (мелкой 800,1000 или 1200).
у кого есть возможность могут отполировать. полируется пастой ГОИ, без фанатизма!

а где взяли такие интересные крепления?

я не взял , я их сделал:)
и Рассказываю как их можно изготовить!

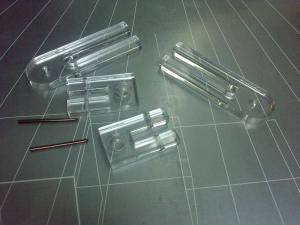

3) ФОТО 7
полированные выглядят так.

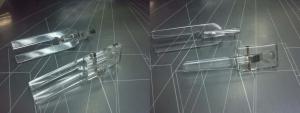

4) ФОТО8
4) далее сборка. и штифтовка.
Аккуратненько расклепываем проволку поочередно с двух сторон.

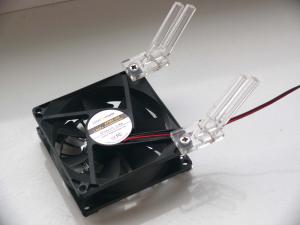

5)ФОТО9

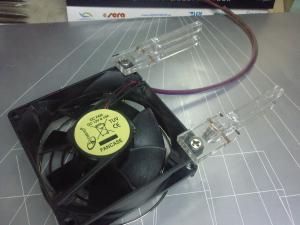

ну и приклячиваем все это дело на кулер

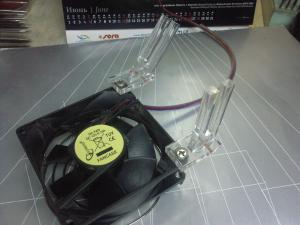

как видите угол наклона можно менять ,крепления подходят на большинство размеров вентиляторов.. или блока вентиляторов. Вентиляторы можно склеить межу собой, и на крайние поставить крепления.

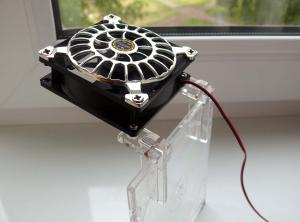

6) ФОТО10

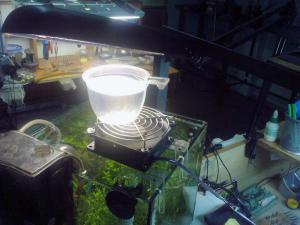

а вот и иллюстрация к тесту на прочность! выдерживает с запасом вес 150грамм воды в стаканчике.

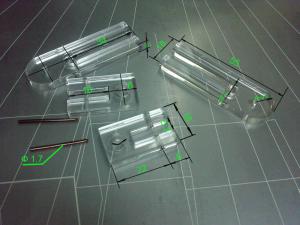

7) Ну ,и последнее Размеры(на фото) и материалы

инструменты которые использовались
Сверло Ф5.0
Сверло Ф7.0
Сверло 1.7
Лобзик ручной
Наждачка (360 для обработки и 800,1000 или1200 для шлифовки)
Паста ГОИ
Проволока медная Ф1,7
Молоточек для штифтовки.

Сообщение отредактировал Mustafa - 18.7.2011, 18:51

Эскизы прикрепленных изображений



[Hedin2]

Молодец!
Для остальных можно просто приклеить кулер к прищепке. Особенно если это временно,на скорую руку.

[Mustafa]

на днях будет продолжение. на этот раз будем изготавливать крепления для лампы 11w для наника.

[VITAL]

дэвайс зачотный . можно для фиксации поставить в деталь что крепится к вентилятору шариковый фиксатор будет надёжней

[Mustafa]

дэвайс зачотный . можно для фиксации поставить в деталь что крепится к вентилятору шариковый фиксатор будет надёжней

вентилятор держит в любом положении уже второй год без проблем.
для светильника буду делать с фиксатором.
расскажите по-подробнее про шариковый фиксатор,интересно. или ссылочку.что за штука такая..

Сообщение отредактировал Mustafa - 27.7.2011, 20:44

[VITAL]

в одну деталь засверливается отверстие куда устанавливается пружинка с шариком ,а вдругую деталь запиливаются или засверливаются меточки для фиксации шарика

Сообщение отредактировал VITAL - 27.7.2011, 21:17

[Mustafa]

проще насквозь болт-гайка-затянул.
но и в этом нет необходимости.

[Mustafa]

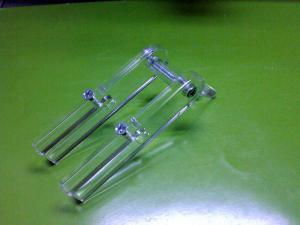

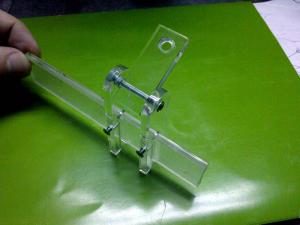

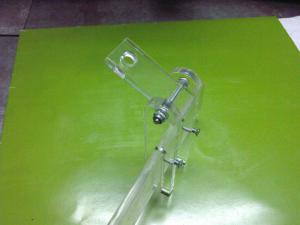

Наконец-то дошли руки и до крепления для светильника.
подробности опущу. просто фото.
прошу прощения за качество снимков,ибо с мобилы.

Эскизы прикрепленных изображений



[пык]

Ну что там светильник готов? интересно же!!

[Bambarjera]

А під заказ зможете зробити ножки для діодної лампи?)

[Mustafa]

Ну что там светильник готов? интересно же!

да всё не могу с "заказчиком встретиться"...
попрошу его чтобы сфотал готовое.
идея такова








но с поправкой на устойчивость.

А під заказ зможете зробити ножки для діодної лампи?)

сейчас ,к сожалению ,не смогу. слишком много рабочего времени уходит....
но могу рассказать как и чем сделать!
какие инструменты и порядок изготовления.

Сообщение отредактировал Mustafa - 16.8.2011, 21:55

[Bambarjera]

Якщо не важко опишіть процес виготовлення кріплень)мені і форумчанам дуже цікаво)

[Mustafa]

Якщо не важко опишіть процес виготовлення кріплень)мені і форумчанам дуже цікаво)

словами сложно, постараюсь в виде фото.с комментариями ньюансов.это будет правильней.
но завтра-послезавтра.
поэтапно.
ок?

[Mustafa]

якщо можна,процес виготовлення буду описувати російською.

сначала будет описАние действия,а затем его фото.
начали.

отрезали полосу оргстекла.
выравниваем торцы. делаем это на наждачной бумаге(абразивности 240),положенной на ровную основу.
я использовал ленту для шлифстанков,просто ее разрезал.
бумагу лучше намочить-опилки не летят.
угол соблюдать 90 градусов. это важно.

дальше -

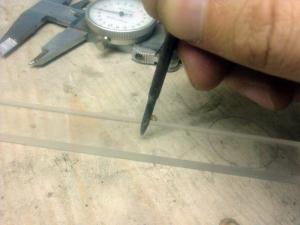

размечаемся и кернимся.

сверлим под 90 градусов.

разметку провожу заточеным штангельциркулем.это наиболее точный способ из доступных мне.


отверстия сверлю сначала меньшим сверлом 1,5-2мм
потом большим.
крайние отверстия насквозь Ф7.0
отв. ближе к середине Ф3.0 насквозь и Ф7.0 на глубину 2мм.

дальше размечаем пропил для стекла

ну и пилим лобзиком

получаем приблизительно такое.
пилить быстро не рекомендую,огрстекло подплавляется и пилочка залипает.

при необходимости подравниваем напильником

продолжаем выпиливать дальше.

получили две таких заготовочки

для удобства обработки Временно их свинчиваем




вот что получили.



продолжение следует....

Сообщение отредактировал Mustafa - 3.3.2012, 0:40

Эскизы прикрепленных изображений



[Mustafa]

почему-то не могу отредактировать сообщение:(
там обнаружил у себя опечатку- диаметр отверстий находящихся ближе к центру не 5.0 а 3.0!
(уже отредактировано. 02.03.2012)

Сообщение отредактировал Mustafa - 3.3.2012, 0:39

[Mustafa]

Пока не достигните статуса журналист - время на редактирование 30 минут.

жаль.

Продолжим.
размечаемся центра отверстий для фиксаторов.
т.к. детали у нас скручены, они замечательно получатся на одном уровне.

снова сверлим. чтобы ножка не пружинила при сверлении,я ставлю кусочек оргстекла внутрь.
на фото он оттопыривается.


поначалу сверлим Ф1.0.
Для винтика М3 второе сверло берём Ф2.7-2.8
тогда винтик сам нарезает резьбу

проверка

обработка. следы от грубого напильника снимаем лезвием канцелярского ножа.
или нажачной бумагой шлифуем. кому как удобнее.



Вот теперь приступаем к сложной детали.
заготовку проверяем на перпендикулярность по всем осям.

размечаем и сверлим для уменьшения погрешности с двух сторон. сначала сверлом 1.2-1.5мм
Внимание- не давать высоких оборотов,сильно не давить ,не стараться просверлить с первого раза.
сверло предварительно смазать. я пользую пчелиный воск.
Если сверло таки вплавилось и не выкручивается обратно-не паникуем, а пробуем его(сверло) нагреть на огне чтобы оно чуть-чуть подплавляло оргскло и снова пробуем достать.
на фото видно-я засверливал с двух сторон, сначало сверлом Ф1.0.
и уже потОм Ф3.0.

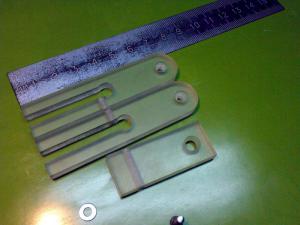

вобщем вот что получили.
второе сквозное отверстие Ф5.0
фаски Ф7.0
отверстие для оси Ф3.0

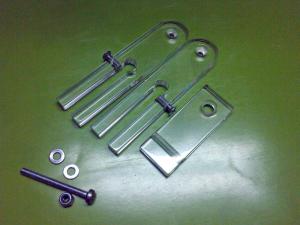

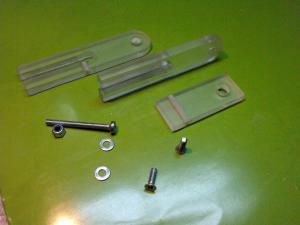

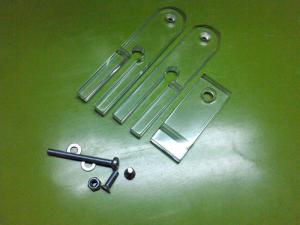

итак- Комплект
2 шайбочки
1 винт М3
1 гайка М3(я купил "волшебную",с пластикопой вставкой, не раскручивается сама,контрагайки:) не надо) на фото обычная гайка.

проверочная сборка.


ну и проверяем всё ли мы сделали правильно


лишнюю длину винта обрезаем.
дальше всё это разбираем и приступаем к шлифовке деталей.
делаем так . на плоскость кладем лист наждачной бумаги абразивности 600,800 или 1000. и трЁм:)
нажд.бум. лучше использовать хорошую MIRKA,3М . продаются они зачастую в автомагазинах которые торгуют грунтовка-шпаклевка-краска.

вроде всё.
торцы винтиков,что в стекло упираться будут,тоже зашлифовать.

Сообщение отредактировал Mustafa - 18.8.2011, 21:27

[Mustafa]

Успіхів !
зверніть увагу,що розміри деталей кріплення для вентилятора,та деталей кріплення світильника трошки відрізняються!
ширшина десь 18мм так і залишилась, а ось в довжину вони "витягнулися".

Анонс:
Следующая самоделка-будем изготавливать сифон для наноаквариумов из поливочного садового пистолета.

Сообщение отредактировал yarishNEW - 30.9.2011, 8:14

Причина редактирования: оверквотинг

[Mustafa]

Некогда отфотографировать процесс изготовления сифона,
поэтому пока что выложу только видео дэвайса в работе.




половину аквариума просифонил за 2 литра спущенной воды.
мощность потока регулируется винтом на самом садовом пистолете.
на видео можно видеть моменты когда я нажимаю на "курок" и когда отпускаю по движению грунта.

для изготовления использовался пистолет поливочный для сада(28грн) "быстросъём"(8грн) пвх шланг 6х8мм и 20млл шприцы.

Сообщение отредактировал Mustafa - 29.9.2011, 21:27
