Внешник для 100л., Самодельный Опции

[Лёха]

Идея далеко не новая,впервые увидел такую конструкцию на этом форуме,и себе решил тоже сделать.
В основе труба длиной 50 см




Сальник для провода самодельный,точили на станке,заводского не нащел(дефицит!)

в качестве наполнителя -сперва керамические трубочки,далее пластиковые шары с прорезями и керамзит,и перед помпой лист синтепона.естественно в самом низу (на входе фильтра)сетка которую вырезал из донышка пятилитровой бутылки из-под воды,и просверлил много отверстий.
К жёлтым шлангам пристыковал гофрированные(надо было изночально брать гофрированные шланги от стиральной машинки),поскольку гофры не пережимаются.
на входной шланг одел воронку наполненую поролоном и синтепоном для грубой фильтрации(на фото не показана)
на выпускном шланге одета сетка(один любопытный анциструс залез в шланг )пришлось принять меры предосторожности


Помпу поставил на 1500л/ч,правда проверил в ведре-с одетым шлангом производительность резко падает до 900л/ч.Возможно слишко тонкие шланги(надо было брать от стиралки всё же),производительность фильтра в сборе не проверял.
Ну вроде всё написал, ваше мнение?

Эскизы прикрепленных изображений



[Лёха]

Точно,лучше больше чем меньше.Для такой конструкции(учитывайте высоту фильтра и количество наполнителя) для акваса на 100л,помпа нужна как минимум на 1500л/ч. Если будет мощная струя,можно одеть на выход сетку как у меня на фото (я одел чтобы рыбки не лазили в шланг) или поставить флейту.С флейтой вообще хорошо-сразу аэрация будет,компрессор не нужен.
А также можно поставить краник на выход,вот и регулятор.

Может кому будет интересно-убрал краник на выходе.Увеличилась ли производительнасть или нет незнаю,не мерял,НО фильтр стал меньше гудеть,ведь сопротивление на выходе уменьшилось.

Сообщение отредактировал 137 - 19.3.2012, 20:06

Причина редактирования: Объединение сообщений.

[jetix]

Может кому будет интересно-убрал краник на выходе.Увеличилась ли производительнасть или нет незнаю,не мерял,НО фильтр стал меньше гудеть,ведь сопротивление на выходе уменьшилось.

я вам за краник во втором посте еще говорил

[Лёха]

да,и я сразу принял это к сведению,но руки не доходили краник снять.хочу теперь флейту сделать,у нас в магазинах их отдельно не продают.

[jetix]

хочу теперь флейту сделать,у нас в магазинах их отдельно не продают.

ну, отдельно еще и флейту покупать?:)
в любой пластиковой трубе насверлили дырок - флейта готова)

[Лёха]

Литовец,а как ваши креветки? тоже купил себе Чери,они у меня в маленьком аквариуме,вместе с мальками анциструсов.одна самка с брюшком,жду когда же пополнение будет.

[литовец]

Поверти не придется долго ждать.Я покупал себе четыре.Теперь и в НАНО и в "большой воде" их не мерено.

[Лёха]

а сколько времени самка вынашивает креветят?

[литовец]

а сколько времени самка вынашивает креветят?

Если честно я не заострял внимания.

[DeD Mazai]

болячка этих систем - течь из под сальников.
где-то видел самоделку сделанную из 200й красной муфты, там были приделаны нормальные зажимы под болты на крышке.
а проходимость вы очень заузили мини-краником на выходе (у него внутри отверстие около восьми мм)

спасибо, буду переваривать информацию:))

Мой первый аквас на 385 литров, второй на 540,к ним фильтры,обьем 25 помпа 1200 литров\час и 35 литров помпа 1800 литров\час.По цене фильтры около 400-450 гр,работают уже месяцев 8,и все нормально,,во втором фильтр я уже положил под аквас Сделал и УФ-стерилизаторы,себестоимость вышла 67 гр.Соединения шлангов сделал таким :..если кого интересуют технические подробности,с удовольстви6ем поделюсь..с ув.Геннадий.

[литовец]

Вот доказательство что самоделки рулят.

[Лёха]

Ваши самоделки Геннадий,я видел на сайте,когда изучал данную конструкцию.если не ошибаюсь,аквасы вы тоже сами клеили?

а как быть если в аквас надо внести лекарства,фильтр отключать надо? или ничего ?

Сообщение отредактировал 137 - 19.3.2012, 20:07

Причина редактирования: Объединение сообщений.

[DeD Mazai]

Ваши самоделки Геннадий,я видел на сайте,когда изучал данную конструкцию.если не ошибаюсь,аквасы вы тоже сами клеили?

Конечно,все сам...

[Motorheart]

нарисуйте фильтр в разрезе: не совсем понятно где какой уровень наполнителя и как крепятся они.

[Лёха]

рисовальщик из меня не очень,да и что непонятного? вода поступает в нижннюю часть трубы,проходит через сетку(сделал из донышка пятилитровой бутылки,естественно много отверстий),потом проходит через керамические трубочки,потом без перегородок насыпаны пластиковые шары со множеством пластинок,а потом тоже без перегородок и сеток-керамзит(он у меня основной наполнитель,его влезло примерно пол-ведра,ведро на 8 л.),далее сверху сетка(кусок овощного ящика) и лист синтепона.ну а пройдя всё это,вода попадает в помпу,далее по шлангу в аквас.

кстати,вчера заметил мелких креветочек,пополнение.

Сообщение отредактировал 137 - 19.3.2012, 20:08

Причина редактирования: Объединение сообщений.

[Лёха]

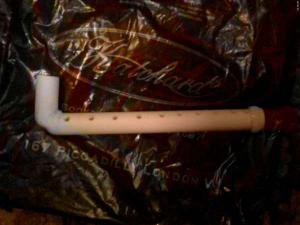

Сделал сегодня флейту.
купил кусок трубы,отпилил сколько надо и согнул уголком(удобней шланг подвести).Правда с диаметром отверстий не расчитал-2 отверстия из 10 просто капают вместо того чтобы прыскать

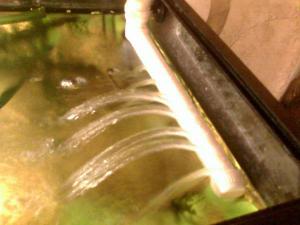

но свою задачу (аэрация) флейта выполняет-пузырьков много,и компрессор теперь не нужен

и видимо надо было сделать диаметр отверстий меньше,а количество отверстий сделать больше-пузырьки были бы меньшего размера.наверное буду переделывать флейту.

Сообщение отредактировал 137 - 19.3.2012, 20:08

Причина редактирования: Объединение сообщений.

[Evgenii_zloo]

Подпишусь. Сам хочу фильтрацию получше сделать чем внутренний фильтр.

[Лёха]

это гораздо лучше чем внутренний фильтр.во-первых объём фильтрующего материала больще,во-вторых есть место для заселения бактерий. соответственно проще поддерживать биологическое равновесие и чистоту воды-у меня в большом высота водного столба 40 см.а сверху если смотреть то каждый камушек на дне видно.

[jetix]

а сверху если смотреть то каждый камушек на дне видно.

это не показатель, с любым фильтром так должно быть.

Сделал сегодня флейту.
купил кусок трубы,отпилил сколько надо и согнул уголком(удобней шланг подвести).Правда с диаметром отверстий не расчитал-2 отверстия из 10 просто капают вместо того чтобы прыскать
но свою задачу (аэрация) флейта выполняет-пузырьков много,и компрессор теперь не нужен

лучше было к трубе и уголок купить. это дало бы возможность регулировать наклон струй воды (иногда приходится с этим поиграться).
а диаметр отверстий лучше увеличивать постепенно, опять-же, опытным путем.

Сообщение отредактировал 137 - 19.3.2012, 20:08

Причина редактирования: Объединение сообщений.

[Лёха]

может быть,только когда стоял внутренний фильтр такой прозрачности не наблюдалось

так ведь уголок припаивать надо.или есть с уплотнителями?

Сообщение отредактировал 137 - 19.3.2012, 20:09

Причина редактирования: Объединение сообщений.

[jetix]

так ведь уголок припаивать надо.или есть с уплотнителями?

я нибко использую, там плотно вставляется, ничего паять не нужно.
