LED миф или реальность., Проверю сам. Рейтинг Опции

[литовец]

Доброго времени суток Коллеги.Много разговоров и практических работ про освещение светодиодами(Power LED).Решил проверить сам.Чтоб первое сообщение темы не было мучительным,продолжение следует.

Сообщение отредактировал литовец - 15.7.2011, 20:07

Эскизы прикрепленных изображений



[05772]

На каждую цепочку из последовательных СД нужно вешать одно расчётное сопротивление, и не факт, что с этим справится один резистор.

Берется один транзистор и один резистор,
сопротивление которого
R=U/(I*h21E)
где U напряжение источника
I ток через цепочку диодов
h21E коэффициент усиления по току в режиме большого сигнала.
Напряжение на транзисторе дб 0.5-3В. Если больше, добавить диод, если меньше .. Еще лучше поставить подстроечный / переменный резистор, ток в нем маленький, так что выбрать легко. Сопротивление примерно в два раза больше, чем по формуле.

[cahek80]

На каждую цепочку из последовательных СД нужно вешать одно расчётное сопротивление, и не факт, что с этим справится один резистор.

Берется один транзистор и один резистор,
сопротивление которого
R=U/(I*h21E)

Давайте не будем мне присваивать чужих слов, а?

А по поводу усиления сего дела транзистором - ИМХО плохая идея транзистор будет греться коэффициент усиления - плавать. плавать будет и ток светодиодов Токовый стабилизатор (на том же транзисторе или LM317) - и все будет нормально.

[yarishNEW]

05772 - Ну и пожалуйста схемку соединения, хотя бы от руки, чтобы форумчане неблизкие к паяльнику могли повторить.

Сообщение отредактировал yarishNEW - 30.1.2012, 10:40

[Sklif-ua]

посмотрите на досуге http://youtu.be/VsfZIuFT_dg

[cahek80]

yarishNEW, да простит меня модератор, http://invent-systems.narod.ru/LM317.htm вот лучше страничку, где расписывается всё. у меня по такой схеме собрано, не сильно и греется, но радиатор нужен конечно. там и сопротивления указаны для нужных токов :)
Конечно вешать на каждую ветку по стабилизатору тока тоже извращение. но все же или резисторы или так.

[05772]

Давайте не будем мне присваивать чужих слов, а?

Все претензии к автору движка форума, неправильно обрабатывающего вложенные цитаты.

транзистор будет греться коэффициент усиления - плавать. плавать будет и ток светодиодов

Погрешности есть всегда и во всем. Главное, помнить о них и соответственно предохранятся.

Токовый стабилизатор (на том же транзисторе или LM317) - и все будет нормально.

В данном случае будет ненормально.
0) Согласно даташитам надо ставить конденсаторы на входе и выходе. Без них LM317 любит самовозбуждаться
1)В схеме от invent-systems.narod.ru/LM317.htm как раз используется параллельное включение светодиодов. При этом стандартно получается так: диод с меньшим падением напряжения перегружаается и сдыхает. Теперь на оставшихся два падает в 1.5 раза больше нормы. ...
2) поскольку любят экспериментировать с освещением, придется доставать малоомный подстроечный / переменный резистор, да еще с большой мощностью.

05772 - Ну и пожалуйста схемку соединения,

Так я ее уже нарисовал. У кого будут вопросы - вопрошайте.

[cahek80]

не-не-не.. параллельное соединение светодиодов ни в каком случае! только последовательное

[Sklif-ua]

у меня немного модулей в параллели и все работает прекрасно

http://youtu.be/5_sPzpjUsu4
http://youtu.be/jTa5YnUwChQ - это мне понравилось больше всего, скорее сделано на лентах

Сообщение отредактировал yarishNEW - 31.1.2012, 22:41

Причина редактирования: объединил сообщения

Эскизы прикрепленных изображений



[transf]

всеравно будущее за СД, когда-то говорили что ЛЛ дальше рекламы и вывесок не пойдет

[cahek80]

всеравно будущее за СД, когда-то говорили что ЛЛ дальше рекламы и вывесок не пойдет

Я хотел сначал сделать на вот таких http://tinyurl.com/7pg9q9g или вот таких http://tinyurl.com/78ftxqn или таких http://tinyurl.com/7zq9kgc
Но боюсь как бы водоросли не полезли из-за спектра. А так да, мне больше нравится на светодиодах сделать, чем на ЛЛ.

[transf]

http://tinyurl.com/7zq9kgc
мое мнение что эти лучше, по спектру нормальное свечение как раз белый-холодный, по ЛЛ понял чем ниже темперература для водорослей как раз

[cahek80]

http://tinyurl.com/7zq9kgc
мое мнение что эти лучше, по спектру нормальное свечение как раз белый-холодный, по ЛЛ понял чем ниже темперература для водорослей как раз

Итересно.. если таких взять штук 5-6.. в облегченном режиме.. процентов 70, например.. хватит ли это н а60 литров с растючкой вот в чем вопрос :):)

[yarishNEW]

Вполне хватит - смотрите тему - LED-светильник для аквы 20 литров, технология изготовления и опыт эксплуатации - там в первом сообщении последние фото сделаны на большом аквасе.

[Sklif-ua]

вот сегодня наткнулся на вот такие модули, как думаете есть смысл их использовать для акваса? сделано еще в ссср, стояло в информационной полоске или убрать красные и впаять все белые? или синий добавить к белым?

Эскизы прикрепленных изображений



[yarishNEW]

Прекрасная вещь! Марихуанщики забрали бы с руками и ногами. На их сайте именно под такими панелями выращивается их любимое растение.
Там есть рекомендации 3 красных+1 голубой\синий светодиод - так можете и перепаять. Ну а если делать на такой панели общее освещение, тогда конечно нужно и беленьких добавить - это будет привычней для глаз, а растючке этот свет ненужен.

[Sklif-ua]

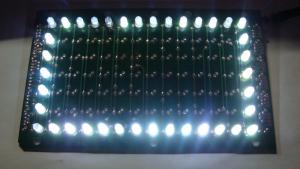

что на этот раз подскажите? выкладывать СД ряд белый-ряд синий? или больше белых а меньше синих? а зеленые нужны? в ход пошли как белые,так и бело-лунные СД. синих уже в наличии нет,надо ехать на рынок. а вообще такой модуль пойдет для мальков гуппи емкость баночки в 16л.

Эскизы прикрепленных изображений



[yarishNEW]

есть рекомендации 3 красных+1 голубой\синий светодиод

Красные выкидывать нельзя - лучше сделать 2 ряда красных+ряд белый+ряд синий и опять 2 ряда красных и т.д. в повторе

Сообщение отредактировал yarishNEW - 1.2.2012, 20:31

[Sklif-ua]

тут все на параллели запитано,а если красные подключить,то они ток на себя возьмут и белые гореть не будут. хорошо работает с синими и зеленыеми. а если красные ставить,то придется цепь разрывать для отдельного питания...
а красный модуль могу рядом ставить. один будет чисто красным,а другой будет бело-синим. такой вариан пойдет,чтоб в модуле где белые всю цепь не перебирать?

Сообщение отредактировал Sklif-ua - 1.2.2012, 20:37

[yarishNEW]

то придется цепь разрывать для отдельного питания...

Значит надо. Зелёные - напрасный труд и деньги - не ставьте.

[blobel]

Я бы вообще от параллели отказался. Жаль потраченного времени и средств. На многих сайтах про это пишут, вот к примеру цитата:

"Обычно очень не рекомендуется включать светодиоды параллельно, без выравнивающих резисторов, включенных последовательно с каждым из светодиодов. Строго говоря, такое включение светодиодов с резисторами уже не будет параллельным. А чисто параллельное соединение светодиодов - это непрофессионально и неграмотно!" и еще:

"При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные могут выгореть по очереди друг за другом в считанные минуты."( цитата взята тут http://www.onlyleds.ru/content/view/136/49/ и тут http://mavius.narod.ru/projects/led/)

Да, нашел интересный "разъём" для светодиодов, может кому пригодится: http://fotkidepo.ru/?id=photo:335400
P.S. Надеюсь я не нарушаю правил данного форума ссылками

Сообщение отредактировал blobel - 1.2.2012, 20:58
