[Vitaliy]

Добрый вечер всем фанатам аквариумистики
Тема будет большая и длинная, хотелось бы в ней собрать все по работе с этим материалом.
За последние пару лет у меня накопилось много информации, пришло время ее систематизировать да и поделиться тож не мешало бы Наверняка многие тоже захотят поделиться своими открытиями и находками. Подобных тем на других форумах не встречал, хотелось бы ее сделать максимально информативной ну и уникальной заодно.
Начну с раннего "наколенного" творчества, которое, к счастью, закончилось так и не начавшись
Толчком к нему послужило отсутствие в "Ароване" китайского пенника нужного мне размера, за что им огромное спасибо
Канализационные трубы мне не нравились невозможностью их качественно склеить, потому решил все делать из вентиляционных :
Отложив в сторонку готовый пенник , задумал делать самп , с этого все и началось http://www.aqualogo.ru/phpbb2/index.php?sh...ic=5657&hl=
Та старая тема интересна моими вопросами полного чайника в этом деле, но с огромным желанием во что бы то ни стало склеить самп, и несколькими ответами, благодаря которым я почуствовал уверенность в осуществлении задуманного.
Первое, что приходится делать с акрилом после его покупки - резать. Акрил у меня был порезан полосами по 2000мм*500мм , изначально возникло странное желание резать ровно, потому резка обломком ножовочного полотна под линейку была отвергнута сразу.
Из самого доступного на тот момент инструмента был выбран ручной фрезер. Естественно, при длине сампа 1м на коленке фрезером акрил не отрежешь , началось строительство универсального стола, он же шкаф для отжига. Вот на этом у меня пока повесть прерывается , я его не фотографировал никогда, завтра попрубую с утра заскочить и сделать пару фоток для истории. Сегодня обещал показать как движется мой текущий проэкт, но нарушать хронологию событий будет неинтересно, если успею, то за завтра допишу эту повесть, как я докатился до такой жизни

Сообщение отредактировал Vitaliy - 30.9.2009, 21:52

[Vitaliy]

а пластик примерно на сколько должен провисать?
у меня опускается практически до ТЭНов

главное чтоб по краям успело нагреться наравне со срединой если форма впритык, или брать лист по площади побольше . по провисанию не подскажу, нужно экспериментировать, главное не перегревать чтобы пузыри не пошли.
Удачи в Ваших экспериментах!

[adakon]

Подскажите, чем изготавливали форму руки?

[Vitaliy]

Подскажите, чем изготавливали форму руки?

фрезерный станок с чпу, в начале темы есть несколько его фоток http://www.aquafanat.com.ua/forum/index.php?act=attach&type=post&id=3277

[KreveDko]

Парни, Вы у меня ассоциируетесь с Чак Норисами в области техники. Вы настолько круты, что у Вас даже фрезы для метала САМОДЕЛЬНЫЕ, для все тех же самодельных фрейзерных станков с ЧПУ управлением =) Пипец, я востаргаюсь вашим умением и смекалкой!)

Подскажите, чем изготавливали форму руки?

отлецй руку из пластика. как отличть форму читай в гугле.

1) делаешь полую емкость в форме руки. руку в емкость, в емкость гипса и воды. когда гипс высохнет разреж его на 2 половинки предварительо выйми руку. потом склеиваешь ети 2 половинки изнетри промазав вазелином и заливаешь туда пластик с отвердителем. п.с. без подробностей но суть тебе будет ясна)

[adakon]

Станок тоже самодельный?! Круто!

KreveDko - спасибо большое за совет
я хотел по технологии спросить - как делать не стандартные формы

[adakon]

Поздраяю с прошедшим праздником!

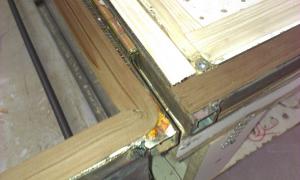

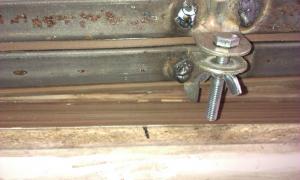

Подскажите, что можно использовать вместо дверных уплотнителей?
Они плавятся и отклеиваются когда достаю пластик, еще почему-то они вылазят при формовке

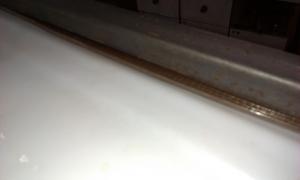

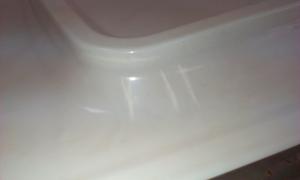

На одном из фото изображен пластик с белыми поперечными растяжками - это из-за того что недогрет пластик?

нужно ли чем-то смазывать форму чтобы она легко отходила? пока еще не совсем правильно формует, но детали уже не достаются

Эскизы прикрепленных изображений



[Vitaliy]

Подскажите, что можно использовать вместо дверных уплотнителей?
Они плавятся и отклеиваются когда достаю пластик, еще почему-то они вылазят при формовке

у меня уплотнители только на деревянной форме, а по периметру нижней металлической рамки - вакуумная резина . Просто уложена полосками, использую ее исключительно как амортизатор, чтобы не раздавить пластик при зажиме. Ее видно на этом фото внутри рамки http://www.aquafanat.com.ua/forum/index.php?act=attach&type=post&id=182704

На одном из фото изображен пластик с белыми поперечными растяжками - это из-за того что недогрет пластик?

не подскажу , не встречался с таким. Пластик должен ложиться на форму легко или с небольшим усилием прижима, в зависимости от толщины. Если приходится сильно давить - значит недогрев по краям.

нужно ли чем-то смазывать форму чтобы она легко отходила? пока еще не совсем правильно формует, но детали уже не достаются

силиконовой аэрозольной смазкой. Есть специальные для формовки, но я обычной автомобильной пользуюсь и продувкой формы. Вместо вакуума воздух подать кратковременно, чтобы "отскочил" пластик.
Удачи!

Сообщение отредактировал Vitaliy - 10.5.2013, 18:31

[adakon]

Спасибо большое!

[adakon]

У меня опять вопрос
Переделал полностью стол, теперь он точно не пропускает воздух. Обнаружил где выходит воздух (прикладываю картинку). Стол размерами 1*1 метр, переделал каркас из профильной трубы 40*20, но все равно трубу изгибает (конечно меньше чем при 20*20) но все же этого хватает чтобы не доформовывать
Подскажите как сделать подъемный механизм? я смотрел ваш механизм на примере серверных комплектующих, но не совсем понял
Или может быть как то доработать текущую версию? Уже ничего в голову не приходит

Эскизы прикрепленных изображений



[Vitaliy]

Подскажите как сделать подъемный механизм? я смотрел ваш механизм на примере серверных комплектующих, но не совсем понял
Или может быть как то доработать текущую версию? Уже ничего в голову не приходит

перед постройкой своей машины много пересмотрел вариантов, видел и вариант как у Вас http://tk560.com/vactable4.html , но точно помню почему отказался от конструкций с петлями - трудность регулирования при изменении толщины пластика. В Вашем случае возможно оси петель находятся намного ниже плоскости формы и большое плечо дает изгиб рамы.
Конструкцию простого подъемного стола можете посмотреть здесь http://www.chrislee.tv/vacform/ , встречал похожие столы еще где-то, но очень давно это было и ссылок не сохранилось
Есть возможность разместить фото Вашей машины? думаю общими усилиями сможем победить напасть
Удачи!

Сообщение отредактировал Vitaliy - 14.5.2013, 21:45

[adakon]

да, сейчас поеду сфотографирую - вечером выложу
спасибо за советы

[adakon]

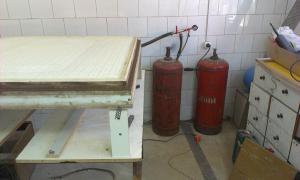

Прикладываю фото стола
Сегодня засек время выкачивания воздуха из стола ресивером - получилось 14 секунд - может пластик остыть за это время? У меня температура в помещении примерно +8 - +10 градусов (в лучшем случае )
Также подключил насос и подавал воздух - нашел где пропускает, устранил - все равно пропускает но теперь не понятно где
В углах пластик не совсем хорошо прогревается (практически твердый) - может не дожимается и пропускает воздух?

Эскизы прикрепленных изображений



[adakon]

внутренний диаметр трубы которая выходит из стола (такой же на ресивере) - 16 мм
может не успевает выкачиваться из стола ресивером из-за этого?

забыл сообщить - формую 2 мм полистирол

[Vitaliy]

Прикладываю фото стола
Сегодня засек время выкачивания воздуха из стола ресивером - получилось 14 секунд - может пластик остыть за это время? У меня температура в помещении примерно +8 - +10 градусов (в лучшем случае )
Также подключил насос и подавал воздух - нашел где пропускает, устранил - все равно пропускает но теперь не понятно где
В углах пластик не совсем хорошо прогревается (практически твердый) - может не дожимается и пропускает воздух?

Почему-то не пришло уведомление о новых ответах в теме , увидел только сегодня и то случайно.
у меня в подвале сейчас +15, зимой +4 . Думаю недогрев пластика это источник всех проблем, у Вас в местах неплотного прилегания пластика будет постоянная утечка и форма будет "недотянута" . Попробуйте временно заклеить скотчем крайние отверстия и отформуйте деталь небольших размеров для проверки. Диаметр трубы 16мм думаю достаточно, нужно только проверить что трубу не "плющит" вакуумом.
Удачи в Ваших экспериментах

[adakon]

крайние отверстия - это на столе которые?

[Vitaliy]

крайние отверстия - это на столе которые?

да, но думаю что проблема все таки в конструкции рамы, можете фото открытой и закрытой рамы показать?

[adakon]

Да. конечно, завтра сфотографирую и отправлю
у меня почему-то постоянно вытягиваются резинки (дверные уплотители), которые держат пластик (наклеено с двух сторон рамы)

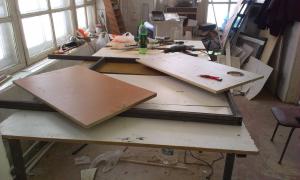

Нашел старое фото, правда рама лежит под дсп и в закрытом виде, у нее на противоположной стороне от ручек дверные петли, за счет них и открывается

Эскизы прикрепленных изображений



[Vitaliy]

у меня почему-то постоянно вытягиваются резинки (дверные уплотители), которые держат пластик (наклеено с двух сторон рамы)

ИМХО еще один аргумент в пользу версии о недогретом пластике.
ждем фото...

[adakon]

я заезжал в магазин за вакуумной резиной, она оказывается продается шириной 70 см, у меня получается что не сделать цельный квадрат, ее можно стыковать или там может образоваться щель?
если можно то чем лучше клеить? обычным моментом?

[Vitaliy]

я заезжал в магазин за вакуумной резиной, она оказывается продается шириной 70 см, у меня получается что не сделать цельный квадрат, ее можно стыковать или там может образоваться щель?
если можно то чем лучше клеить? обычным моментом?

у меня вакуумная резина нарезана полосками шириной с полку уголка (30-35мм). Укладывается в рамку без клея, служит исключительно для предохранения пластика от растрескивания при зажиме в раме Никакой герметичности! Герметичность обеспечивает резиновый уплотнитель на подставке для формы.
