Доработка крышки Природы АО 220 Опции

[VAleks]

Купил Природу АО 220л. Освещение жалкое, всего 60 Вт на такой объем.

Переделывая крышку ставил перед собой такие задачи:

1. Увеличение мощности не менее 1Вт/л
2. Освещение боковых областей (в оригинальной крышке они слабо освещены)
3. Более жесткая крышка (оригинальная гнется и грает)
4. Ночное освещение
5. Ступенчатое изменение мощности освещения

1, 2, 5. Для освещения оставил оригинальные 2 T8 30Вт, добавил 4 T5 39Вт и по бокам 2 энергосберегалки по 23Вт
итого полная мощность 262Вт или 1.2Вт/л,
Но вывел отдельно 4 вилки, это позволяет гибко управлять освещением, в частности имея 2 таймера настраивать отдельно дневное и полуденное освещение

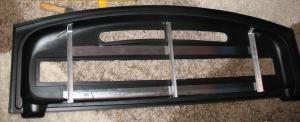

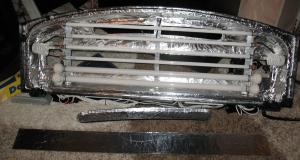

3. Внутренний короб безжалостно вырезал. Пустил алюминиевый прямоугольный профиль вдоль задней стороны крышки снаружи, уголком сделал три поперечные балки. Все крепил винтами и шурупами из нержавейки

4. Выбрал на базаре самый большой светодиод . Оказалось 3В. Блок питания взял от польской антенны (у него оказался встроенный регулятор напряжения). Блок на 12В, поэтому подобрал резистор, чтоб ток был процентов на 20 меньше от тока при 3В. (Как объяснили знающие люди, напряжение у нас в сети скачет и диоды горят). Светодиод разместил на центральной балке

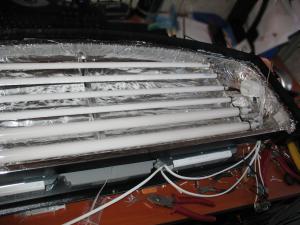

* Долго ходил вокруг да около как крепить да подключать лампы. Принял такое решение: в алюминиевом уголке просверлил по 2 отверстия и закрепил лампу двойной петлей из алюминиевой проволоки. Кроме этого надел на лампу резиновое колечко (чтоб не ерзала горизонтально) и прихватил аквасиликоном. Разъем для T5 сделал просто: луженые провода+ластик и залил силиконом.

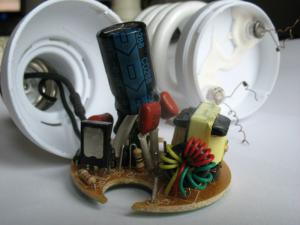

** По советам форума не оставил в крышке балласты энергосберегалок. Разобрал лампы и закрепил их в крышке без балластов. А балласты вынес наружу.

*** Балласты для T5 взял 2 ELT BE-236-2. Задолбала «Самозажимная клеммная колодка для быстрого подключения проводов». То контачит то не контачит, то вообще провода выпадают. Обычный винтовой зажим был бы намного удобнее. Вторая проблема напряжение в сети. Чуть меньше 200В и все, приехали. Уже лампы не горят.

**** Попытался добавить эстетики закрыв балласты вырезанным из крышки коробом, но что-то оно не то. Буду думать и переделывать.

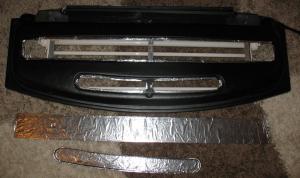

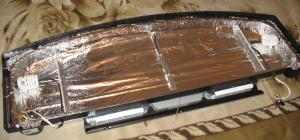

***** Внутри крышку обклеил полностью пищевой фольгой на аквасиликоне. Сначала сделал верх глухой, но потом прорезал отверстия и обклеил изнутри крышечку для кормления и полоску ранее закрывающую электронику. Теперь удобно открывать и проветривать. Летом наверно подумаю что-нибудь насчет вентиляторов.

[ollio]

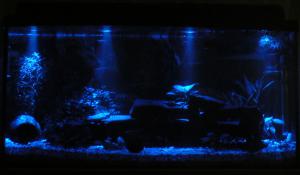

Делал у себя что-то подобное на 100 литрах (тоже природа выгнутая). Эксплуатация показывает что кормить рыб неудобно В аквариуме ковыряться тоже неудобно - или темно если крышку снял, или в глаз светит если вертикально ставить. Вобщем сам склоняюсь к тому, что крышку лучше родную от природы вообще не брать, а делать все смому изначально из ПВХ ну или у кого что под рукой есть . А вообще у вас получилось здорово и аккуратно. Уже думали над реализацией ступенчатого освещения и ночной подсветки? Ночью под синими диодами смортися очень здорово (хвастаюсь немного). И ну и конечно охлаждение...

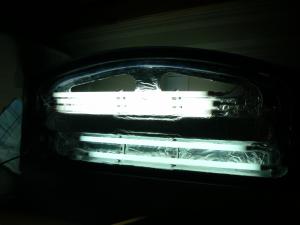

П.С. Фото крышки с лампами в процессе создания, лампы естественно не все, и сейчас стоит сильвания, так что за спектр тоже не ругайте

Эскизы прикрепленных изображений



[VAleks]

ollio,
кормить норм - кормушка под отверстием
при обслуживании крышку снимаю полностью и цепляют на бок лампу на зажиме на 60Вт
ночная подсветка реализована одним светодиодом на 3В (пока, там посмотрим)
ступенчатая подсветка реализована тем, что все пары ламп отдельно питаются
пока коммутирую их на два таймера

[Ptica]

VAleks. Не проще было поставить 4ХТ5 54 Вт, светоотдача больше+отражатели, и боковые углы освещались!

[VAleks]

Ptica, 115 см не влазили
там крышка внутри не на всю ширину аквариума, а засчет закруглений меньше
а с 104 связываться не хотелось
дорого и редко

[VAleks]

Вопрос - а зачем тогда датчик температур? Может пусть просто кулер включается вместе с лампами, а частоту вращения регулировать переменным сопротивлением?

я за это думал, но 1) хочется умной автоматики, а 2) впереди лето, когда колебания будут менее предсказуемы и не зависимы от таймера
почитал форум, народ кулерами выхолаживает до 22 местами, и получится борьба кулера с нагревателям приводящая к испарению воды

[vladumur58]

VAleks, Не понимаю только,зачем покупать крышку для того чтобы её переделывать?Ведь дешевле,лучше и проще сделать крышку.
Ещё хочу сказать несколько слов насчёт вентиляторов.Некоторые монтируют их в крышку для того чтобы обдувать воду в жару.То есть это принцып холодильника-при испарении происходит охлаждение.Кстати этот элемент в холодильнике так и называется-"испаритель"Но зачем испарять воду из самого аквариума,чтобы охладить?Не лучше ли навесить,например на заднюю стенку аквариума пористую ткань,которую постоянно смачивать?Величину охлаждения можно регулировать.При включенном обдуве-максимальное охлаждение.Необходимо уменьшить-выключить обдув.Вообще выключить-не смачивать ткань.

[VAleks]

vladumur58
1) это был вопрос эстетики. т.к. в зале, жена не соглашалась на что-то самодельное. хотела хор. внешний вид
2) ткань хорошо. можете нарисовать схему которую можно оставить работать уехав на неделю?

[ollio]

vladumur58
1) это был вопрос эстетики. т.к. в зале, жена не соглашалась на что-то самодельное. хотела хор. внешний вид
2) ткань хорошо. можете нарисовать схему которую можно оставить работать уехав на неделю?

Промучавшись с переделкой природовской крышки на новом аквариуме взялся делать крышку сам, из вагонки МДФ. Есть что с чем сравнить - более уродского произведения чем родная природовская крышка ещё поискать Думаю если вы все же решите делать крышку самостоятельно у вас получится значительно лучше.

А решение с тканью - это сказка. А ещё лучше негров с веерами, которые будут мерять темературу, доливать свежую колодезную водицу ... и много ещё чего делать

[vladumur58]

VAleks, Насчёт ткани-это пока моя идея,акак осуществить-нужно продумать.Всё просто-навешиваете ткань,снизу под ней,поддон,т.е. такое узкое корыто.Ещё необходим какой-то маломощный насос или турбинка.Вода из корыта подаётся вверх.через трубочку с пробитыми отверстиями капает на ткань во многих местах.Лишняя вода возвращается в корыто уже холоднее взятой!То есть,я думаю что этот холодильник будет работать очень эфективно.Оригинальная идея.Аналоги вряд ли можно найти в мире!Ну,а как сделать терморегуляцию-специалистов много.Дерзайте.

[YNK]

Всем добрый день.
У меня есть маленький впросик по поводу крышки от природы.
В планах купить аквик на 200 100*40*50 прямоугольный ПРИРОДА,
Кто может сталкивался с прямогугольной формой крышки с ее недостатками
в том числе по освещению. У кого есть наработки или советы если можно поделитесь.
Мож конечно туповатая просьба, так как наведен пример доработки выше.
Кто посоветует крышку другого производителя таких размеров и поделится опытом эксплуатации.

[yarishNEW]

В планах купить аквик на 200 100*40*50 прямоугольный ПРИРОДА,
Кто может сталкивался с прямогугольной формой крышки с ее недостатками

Имел в эксплуатации крышку прямоугольную Природа - должен сказать, что это плохая копия АКВАЭЛЬ - хуже пластмасса (и качество и толщина стенок) и качество изготовления.
Все заводские крышки имеют минимальную комплектацию лампами - т.е. они расчитаны на цихлидник или на любительский аквас где сидят одни золотые и только плавающая растючка. Крышку любого производителя необходимо дорабатывать. Пример такой доработки - эта тема и та тема которая указана у меня в подписи.
Если хотите стоящюю крышку то необходимо только индивидуальное изготовление и индивидуальный подбор кол-ва светильников и типа ламп

[ollio]

Если хотите стоящюю крышку то необходимо только индивидуальное изготовление и индивидуальный подбор кол-ва светильников и типа ламп

+1

НЕ берите природовскую крышку. Она не эстетична, не функциональна (в теме написано почему) и практически не поддается доведению до ума, так чтобы потом на неё было не стыдно смотреть. Или своими руками, или на форуме есть умельцы, которые за приемлемые деньги помогут с изготовлением достойных образцов.

[alex249]

vladumur58, какая дискриминация, зачем так громко, каждый имеет право высказывать свое мнение.

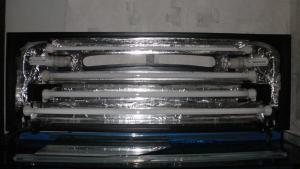

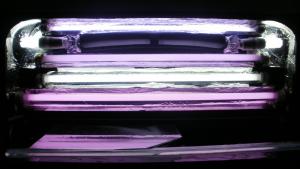

А по теме, если уж купили переделать проблем не может быть если руки от куда надо, сам имею крышку Природа 1200х400 переделал пока на скоро 0,75вт/л, да немного неудобно открывать, но это не каждый день. Открываю на 60* с подпорками по краям, внутри при чистке всё видно крышка не нагревается сильно т.к. эпра на полке в тумбе и добавить лампы ещё возможность есть, внешний вид крышки на 100% без изменений. Не спорю заказная крышка лучше но не настолько как мне хочется, зато эта получилась дешевле в двое чем предлагают сделать.


Сообщение отредактировал alex249 - 12.1.2011, 19:22

[Ptica]

VAleks, Не понимаю только,зачем покупать крышку для того чтобы её переделывать?Ведь дешевле,лучше и проще сделать крышку.

Я сейчас также примерно думаю, да не примерно, а точно! А на момент покупки аквариума, просто многого не знал, а об освещении то совсем! Все приходило с опытом, и в сравнении!

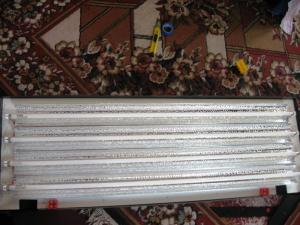

Крышку природу покупал с аквариумом 120х40х50, со временем переделивалась два раза, последний вариант:

Эскизы прикрепленных изображений



[vladumur58]

alex249, Не думал даже,что уже заказная крышка дороже...По этому поводу вспомнился один прикольный случай: Продавец этой "еврокрышки"(как он её называл) говорит мне,что для клиента еврокрышка дорого,сделай,говорит,свою,дешовую...Я тогда ответил что поскольку моя крышка лучше,то,по крайней мере дешевле делать не собираюсь.Да,в самом деле тогда НИКТО не понимал что моя крышка лучше.(Это было когда они только появились) А мою крышку увидите...!!

[alex249]

Могу дать пример из того что мне предлагали:
пустышка(оклееный каркас без внутренностей) 550-800грн
крышка с патрахами без ламп 1300-1600грн
Моя с доработкой менее 1000грн + на разовую замену все лампы кроме Т5. Знаю что будет со временем хорошая крышка, но на этот год я менять не собираюсь, она меня вполне устраивает.
На вашу с удовольствием посмотрю, рано или поздно замена неизбежна.

[Тарасыч]

Вторая проблема напряжение в сети. Чуть меньше 200В и все, приехали. Уже лампы не горят.
VAleks, у меня была такая проблема пока я не подключил на весь дом стабилизатор напряжения. У нас напряжение скачет от 160в. до 280в. И должен заметить что высокое напряжение бывает чаще чем низкое. Соседи радуются- вот какое хорошее у нас напряжение!- лампочки светят ярко! А что при этом , тихо, то там, то там сгорают то холодильник, то телевизор, в расчёт как бы не берётся. Сей час у меня никаких проблем нет. При таких скачках напряжения у меня 210-230в. Все электроприборы надёжно защищены.

[VAleks]

Опишусь по состоянию
пришлось купить стабилизатор
теперь включается всегда
но при переключении стабилизатора на скачках свет тоже выключается и включается

на двух таймерах реализован режим полдня
т.е. сильное освещение включается на 2 часа
в остальное время работает одна пара ламп

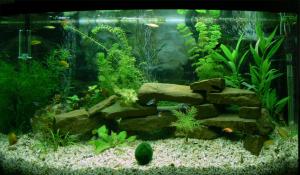

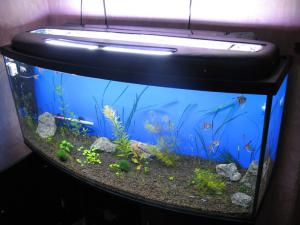

вот сегодняшний вид
свет, макро-удо, СО2 (но жесткая вода)
результат следующий:

[VAleks]

Мы тоже так думаем, У нас на дачах напряжение низкое, ещё не измеряли, но я думаю что около 200. Стабилизаторы бывают разной мощности и цены. Опишите, пожалуйста подробнее их характеристики и т. п..

Я поставил sven avr-1000
выбирал по мощности
на нем еще телевизор стоит
но уже описал что при изменении напряжения получаю скачки света
