Потихоньку тема переросла в подборку технологии по переделке крышек ''Природа=Акваэль''.
На май 2016 года переделано 10 крышек.

Методика переделки изложена:
- переделка прямоугольной крышки размером 60*40 см для аквариума 72 литра - начиная с сообщения 1;
- переделка "пузатой" крышки размером 60*30см для панорамного аквариума 80 литров - начиная с сообщения 39 + дополнительная вентиляция\охлаждение;
- переделка прямоугольной крышки размером 120*40см для аквариума 240 литров - начиная с сообщения 60+ дополнительная вентиляция\охлаждение.
- поступила на доработку крышка Aquael 60*40см - начиная с сообщения 70.
- очередная стандартная крышка размером 60*30 см c cимпатиШной черепушкой внутри - начиная с сообщения 82
- лето и переделка света в крышке 50*30см для аквариума 60 литров - комбинированные свет с ЛЛ и ЛЭДами + дополнительная вентиляция\охлаждение - начиная с сообщения 118
- отдельная тема т.к. описание более детальное - Подкрышечный LED-светильник в 55 литрах, ворклог проектирования и сборки светильника
- супербюджетная доработка освещения в крышке 60*30 для 72 литров - комбинированный свет со штатной ЛЛ и бюджетными ЛЕД с пассивной вентиляцией - сообщение 129.
- бюджетный светильник для НАНО-аквариума на 15 литров - смотрим здесь.
- крышка на аквас 63 литра от честного немца по фамилии ЮВЕЛЬ - комбинированный свет - заводская люмлампа+светодиоды
- Модернизация крышки "Природа" на пузатенький аквариум 80*35см. Добавляем люмсвет и вентиляцию. .

2017 год

- Свет цихлидам!, проектирование и изготовление LED-светильника на 160 литров
- Модернизируем свет в крышке на акву 40 литров, ворклог модернизации света и системы вентиляции


Сегодня попала мне в руки крышечка 60*30 см вроде как «Природа» (на больше смахивает на Aquael Econoline – почему смахивает? – напишу дальше) на установку дополнительных ЛЛ (люминесцентных ламп).
Наша форумчанка Натали191 (владелица крышечки) столкнулась с мизерным освещением, которое дают заводские крышки (установлена 1 ЛЛ*15Вт). Перевернув крышку и посмотрев внутренности встал перед дилеммой «Делать?» или «Отдать как есть?» - уступая настоятельной просьбе молодой и симпатичной, принял решение «ДЕЛАТЬ!».
Прикрепленное изображение
Прикрепленное изображение

Придя домой положил крышечку на пол, сел на стул и стал тупо смотреть на внутренности – любимая жена (тоже Наталья) пробегая съехидничала «Катрусин кинозал смотришь?».
Полчаса просмотра «Катрусиного кинозала» помогло принять решение и приступить к исполнению необходимых усовершенствований по установке ЛЛ.
Продолжение следует ....



Сообщение отредактировал yarishNEW - 15.9.2017, 12:20


--------------------


11
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
10 страниц V  « < 3 4 5 6 7 > »
Ответов (69 - 88)
yarishNEW
сообщение 20.12.2014, 17:11
Сообщение #70


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Поступила на доработку крышка Aquael 60*40см.

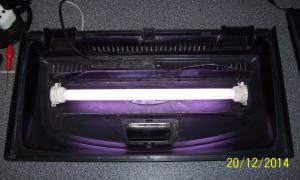

На данный момент в крышке стоит стандарт-свет 1шт*15Вт , причем установлена лампа AQUA-GLO красного свечения которая имеет пониженную светоотдачу по сравнению с лампами белого света.

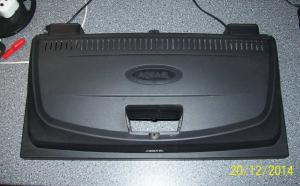

Прикрепленное изображение
Прикрепленное изображение

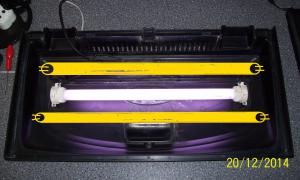

Первоначальная задумка по доработке : - планирую дополнительно установить 2 лампы * 13Вт Т5 6500К бытового назначения
Прикрепленное изображение

Решение сразу скажу - не огонь! - однако весьма бюджетно и легкозаменяемо при перегорании лампы.

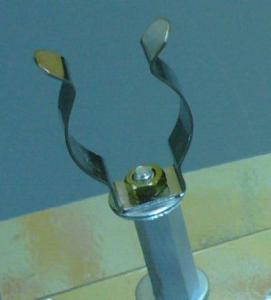

Крепление лампы будет выполняться на стальных зажимах
Прикрепленное изображение

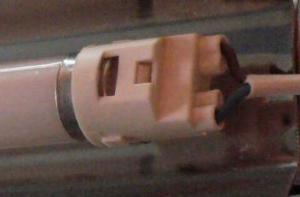

, оконцевание ламп планирую с помощью торцевых патронов
Прикрепленное изображение

- почему "планирую"? - если габарит по длинне крышки позволит = тогда поставлю, если нет, то буду думать какую конструкцию применить.

На данный момент всё .... продолжене следует! dance2.gif


Сообщение отредактировал yarishNEW - 4.1.2015, 12:13


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 24.12.2014, 18:58
Сообщение #71


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Сегодня было небольшое продолжение работ по переделке крышки.
Почему "небольшое"? - подготовка "рабочего места" с выдиранием всего ранее смонтированного , выравнивание поверхностей для установки нового - всё это занимает уйму времени, но как таковой работы совсем невидно.

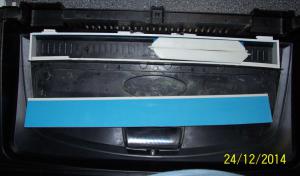

Вообщем так, после выкусывания всего старого крепежа было изготовлено ложе\коробочка для установки кроме стандартного ещё двух дополнительных ЭПРА.

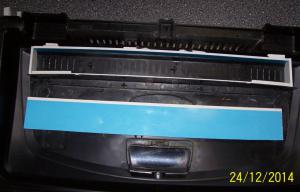

Прикрепленное изображение
Прикрепленное изображение

На крышке данного короба будет установлена одна дополнительная лампа Т5 13 Вт.
Прикрепленное изображение

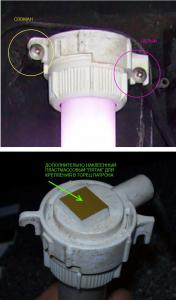

Крепеж из пластмассы на старых торцевых патроных люмлампы выкрошился, поэтому на торцы приклеены "пятаки" из ПВХ 6мм для возможности сделать новое крепление.
Прикрепленное изображение


Сообщение отредактировал yarishNEW - 4.1.2015, 12:13


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
ksyushka
сообщение 24.12.2014, 20:59
Сообщение #72


Я присматриваюсь...

Группа: Присматриваюсь
Сообщений: 2
Регистрация: 24.12.2014
Из: Харьков
Украина Украина
Благодарности: 2 раз(а)


С интересом буду ждать продолжения темы....и крышку дома:-)
Аква гло лампа- это мне продавцы "как самую яркую" продали:-)


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 24.12.2014, 21:06
Сообщение #73


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Собственно уже вся грязная и непонятная работа выполнена - завтра займусь уже электричеством и всё к концу дня надеюсь будет сиять.

Как говорится "Утро-вечера мудренее" - поменял сегодня своё мнение по методике кремпления двух оставшихся ламп.
Поэтому дневная работа заключалась в вырезании пластины из алюмкомпозита, разметка на ней отверстий которые позволят закрепить её на уже имеющиеся места крепления в крышке, сверления отверстий и установка крепежа под лампы.
Прикрепленное изображение
Прикрепленное изображение

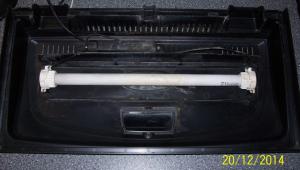

Внешний вид внутренностей крышки в стандартной поставке освещения
Прикрепленное изображение

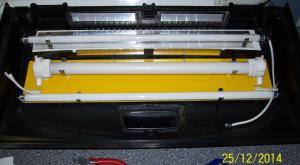

Внешний вид внутренностей крышки досле установки дополнительных ламп.
Немножко обклеил внутренности лампы алюминиевым скотчем для увеличения отражательной способности поверхности.
Прикрепленное изображение


Сообщение отредактировал yarishNEW - 4.1.2015, 12:14


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 25.12.2014, 21:29
Сообщение #74


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)

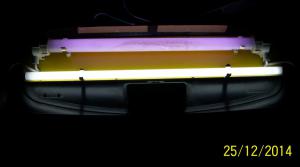

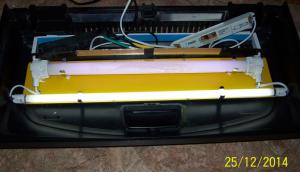

Результат вечерней работы - сделаны оконцевание проводов под торцевые патроны люмламп, подключено 2 ЭПРА и произведена проверка "на свет".
В новых ЭПРА вырезал небольшое отверстие для дополнительного охлаждения - совсем нелишняя предосторожность с учетом того, что эти ЭПРА будут стоять в слабовентилируемом коробе.
Третья люмлампочка будет подключена завтра (благо завтра у меня свободный день) - "мартышка к старости слаба глазами стала" и после обеда планирую уже отправку светильника хозяйке.
Прикрепленное изображение
Прикрепленное изображение


Сообщение отредактировал yarishNEW - 4.1.2015, 12:15


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 27.12.2014, 20:27
Сообщение #75


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Вовремя отправить не получилось - приношу хозяйке свои извинения.
А причина этому - банально промазал hunter.gif с размерами коробки\лотка для установки ЭПРА. Вроде всё и примерил и разметил 026.gif , а всё равно промазал на 5 мм.

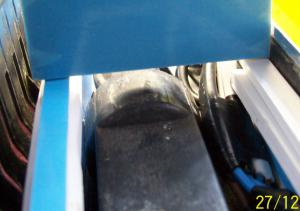

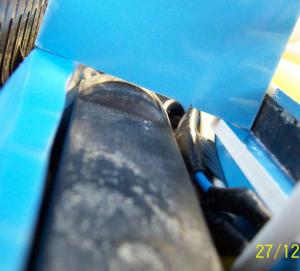

На фото видно какой притык получился.
Прикрепленное изображение

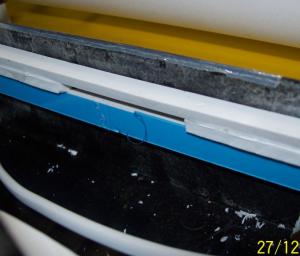

Пришлось приклеить 0605.gif по верху полоску из ПВХ толщиной в 5 мм, а затем ещё раз по 5мм - чтобы уже точно хватило по высоте на ЭПРА и провода которые могут при укладке пойти сверху.
Прикрепленное изображение
Прикрепленное изображение


Ну вот smile.gif , провода уложены внутрь короба\лотка, ЭПРА спокойно зашли в отведенную для них нишу, крышечка лотка закрыта и прикручена = можно ещё раз проверить светильник "на свет" dry.gif .

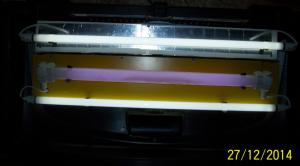

На фото видно насколько лампа AQUA-GLO красного свечения более тусклая чем даже бытовая лампа 13Вт Т5 на 6500К dance2.gif .
Прикрепленное изображение
Прикрепленное изображение


И собственно заключительный АККОРД! russian_b.gif girl_far.gif russian.gif
Светильник упакован в коробку и на данный момент уже отправлен в адрес хозяйки. В понедельник вечером уже будет аквариум с новым светом и всё в нем наладиться.
Прикрепленное изображение
Прикрепленное изображение


Ещё хотелось бы дать несколько советов по эксплуатации крышки.
На старой лампе есть известковый налет появившийся из-за интенсивной аэрации. Этот налет довольно сильно снижает светоотдачу лампы, а нам это совсем ненужно.
Как убрать этот известковый налет с поверхности лампы написано вот здесь в 7 сообщении. Ещё раз обращаю ваше внимание на необходимость отключить аэрацию в аквариуме - в этом нет актуальности для вашего аквариума.
Если будет возможность - наклейте что-то светоотражающее внутрь крышки перед передней лампой - это несколько увеличит световой поток идущий в аквас.
Также напоминаю, что патроны в крышке негерметичны (в том числе и на старой лампе - там подсохла уплотняющая резинка из-за воздействия нагрева от работающей лампы) и поэтому при повышенной влажности лампы и ЭПРА могут сгореть.
Весьма жаль, что вы отказались от вентиляторов в крышке. Ламп добавлено , они греются и будут днем весьма основательно подогревать воду. Чтобы это происходило в меньшей степени - держите крышечку лючка кормежки открытой при работе ламп - это создаст небольшой сквозняк и лампы будут меньше греть воду.

Вроде всё! Успешной эксплуатации светильника!


Сообщение отредактировал yarishNEW - 4.1.2015, 12:15


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
ksyushka
сообщение 31.12.2014, 17:39
Сообщение #76


Я присматриваюсь...

Группа: Присматриваюсь
Сообщений: 2
Регистрация: 24.12.2014
Из: Харьков
Украина Украина
Благодарности: 2 раз(а)


Спасибо Вам что помогли с освещением в крышке, теперь светит ярко. Очень понравилась ваша работа.
Прикрепленное изображение
Вчера вечером уже посадила новые растения:-) и новых жильцов.

С Наступающим Новым Годом!


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 31.12.2014, 19:50
Сообщение #77


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Спасибо за поздравление! и вас с наступающим! 0253.gif

Рад, что моя работа понравилась, пусть всё работает долго и безпроблемно. Пусть аквариум развивается и радует вас своей безпроблемностью и красотой plants_b.gif aqua.gif
!


Сообщение отредактировал yarishNEW - 4.1.2015, 12:17


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Silken Skyline
сообщение 4.1.2015, 0:46
Сообщение #78


Я присматриваюсь...

Группа: Присматриваюсь
Сообщений: 1
Регистрация: 23.11.2014
Из: Киев, Позняки
Украина Украина
Благодарности: 0 раз(а)


Здравствуйте, Олег! Подскажите, пожалуйста, что там решилось с крышкой девушки Svetleva? Есть ли фотографии готовой крышки?
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 4.1.2015, 12:00
Сообщение #79


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Мною был собран и отправлен в её адрес комплект деталей, через личку всё ей объяснил как сделать - вроде бы Ирина сама всё собрала.
Фото крышки нет, напишите ей в личку, пусть поделится информацией.

Если у вас подобная крышка, то могу проконсультировать как её усовершенствовать.


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Yuriy78
сообщение 14.3.2015, 13:15
Сообщение #80


Я присматриваюсь...

Группа: Присматриваюсь
Сообщений: 4
Регистрация: 14.3.2015
Из: Винница
Украина
Благодарности: 1 раз(а)


Цитата(yarishNEW @ 8.11.2010, 18:28) *
Для подключения выводов ЛЛ были применены специальные контакты которые припаивались к проводам, а затем были одеты на выводы ЛЛ. Такая конструкция позволит хозяйке не прилагая больших усилий заменить при необходимости установленную лампу.


Для підключення виводів ЛЛ краще використати контакти від комп"ютерного БП заізоліровані термоусадкою, можна в декілька слоїв. Вони ідеально підходять! Ще не знаю як добавити фото smile.gif
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 14.3.2015, 16:18
Сообщение #81


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Да, подходят - вот только у меня они давно закончились (как собственно и нерабочие БП от компов) и поэтому пользуюсь специальными.


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 14.3.2015, 16:41
Сообщение #82


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Приехала ко мне на переделку очередная стандартная крышка размером 60*30 см. Производитель нигде не прописан , но по конструкции это всем известный "Акваэль=Природа".

Получение:
Крышечка приехала по доставке НП всего за 50 грн. - конечно хозяйка предварительно проконсультировалась со мной о методе пересылки и поэтому заранее прикупила коробочку в размер крышки - доставка оказалась весьма недорогой ( по сравнению с предыдущими пересылками).
Прикрепленное изображение
Прикрепленное изображение


Ощупывание:
Крышка как крышка, с одной стандартно установленной лампой Т8 на 15Вт. Конечно же продавцы опять втюхали при покупке лампу от Хаген AQUA-GLO - мол это самая супер-пупер для роста растений и дипломатично промолчали о том, что такую лампу нужно ставить в комплекте с белыми (865 серия).
Прикрепленное изображение


Раздумья:
Какой свет предложить сделать ?
Взять и добавить ещё две бытовых лампы Т5 13Вт с температурой 6500К?
Или посмотреть в сторону светодиодов? может быть даже в сторону полуготовых решений? может вот так?

Вообщем .... продолжение следует!


Сообщение отредактировал yarishNEW - 20.10.2015, 11:59


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Витка
сообщение 15.3.2015, 3:46
Сообщение #83


Новенький на форуме
*
Группа: Пользователи
Сообщений: 29
Регистрация: 5.3.2015
Из: Киев
Украина
Благодарности: 47 раз(а)

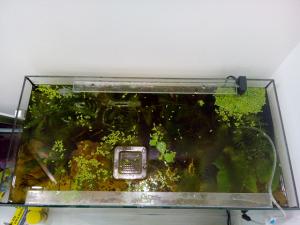

Ничего против светодиодов не имею. Но банка у меня 50 см в глубину, номиналом в 90 литров - 1 лампа + 1 планка светодиодов мне кажется маловато будет rolleyes.gif А хочется же побольше побольше! ohmy.gif Подскажите, что мы туда по максимуму можем загрузить? Хотелось бы еще, конечно, что бы и красный и синий и белый свет был. Но это уже как вы скажите. Можно ли такое реализовать?

Сообщение отредактировал Витка - 15.3.2015, 3:48
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 15.3.2015, 10:32
Сообщение #84


Читатель, звать Олег
*****
Группа: Консультанты
Сообщений: 11 922
Регистрация: 11.1.2010
Из: Кременчуг
Украина Украина
Благодарности: 22358 раз(а)


Можно несколько планок поставить, а насчет разноцветности света - это как? Вообще это травник планируется?

Дайте фото аквариума - вид сверху, чтобы я видел где и какие там стяжки и прочее.


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Витка
сообщение 15.3.2015, 12:11
Сообщение #85


Новенький на форуме
*
Группа: Пользователи
Сообщений: 29
Регистрация: 5.3.2015
Из: Киев
Украина
Благодарности: 47 раз(а)


Добавляю фото аквариума.
На счет 3 цветов я вижу наверно 2 варианта. 1) 3 источника света разных цветов, с возможностью включать все вместе или по отдельности или 2) RGB или RGBA лента-если таковые используются в аквариумах. Опять же повторюсь, что я в этом ничего не понимаю blush.gif Просто хотелось бы: красный для растений, белый для рыб, а синий для моих глаз smile.gif Но я с радостью прислушаюсь к мнению мастера! Так что все в ваших руках excl.gif
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение

Перейти в начало страницы
Вставить ник
+Цитировать сообщение
-EX-
сообщение 15.3.2015, 12:33
Сообщение #86


Аквариумист
**
Группа: Пользователи
Сообщений: 93
Регистрация: 15.4.2013
Из: пгт. Маньковка, Черкасская обл.
Украина Украина
Благодарности: 51 раз(а)


Витка, я бы череп убрал... ИМХО smile.gif


--------------------
С уважением, Андрей aka EX


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
shumaher007
сообщение 15.3.2015, 13:52
Сообщение #87


Активный аквариумист
***
Группа: Партнёры
Сообщений: 185
Регистрация: 12.11.2011
Из: Пологи
Украина Украина
Благодарности: 438 раз(а)


Если аквариум глубокий думаю лента будет плохо просвечивать, что скажете если попробовать применить Лед лампы типа http://aukro.ua/lampa-svetodiodnaya-lm210-...5165416483.html

Или вот еще вариант : http://aukro.ua/svetodiodnaya-lampa-led-4-...5172160248.html

Зачем череп убирать? это акваскейп "Долина пиратов" smile.gif

Сообщение отредактировал 364 - 22.3.2015, 10:46
Причина редактирования: объединение сообщений


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
-EX-
сообщение 15.3.2015, 14:10
Сообщение #88


Аквариумист
**
Группа: Пользователи
Сообщений: 93
Регистрация: 15.4.2013
Из: пгт. Маньковка, Черкасская обл.
Украина Украина
Благодарности: 51 раз(а)


shumaher007, а... Ну, тогда все понятно... smile.gif


--------------------
С уважением, Андрей aka EX
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Витка
сообщение 15.3.2015, 14:20
Сообщение #89


Новенький на форуме
*
Группа: Пользователи
Сообщений: 29
Регистрация: 5.3.2015
Из: Киев
Украина
Благодарности: 47 раз(а)


Не совсем поняла... А в чем проблема с черепом?
Перейти в начало страницы
Вставить ник
+Цитировать сообщение

10 страниц V  « < 3 4 5 6 7 > »
Начать новую темуОтветить в данную тему
Теги
Нет тегов для показа


7 чел. читают эту тему (гостей: 7, скрытых пользователей: 0)
Пользователей: 0

Свернуть

> Похожие темы

  Тема Ответов Автор Просмотров Последнее сообщение
Нет новых сообщений В теме есть приложенияКиїв. Тумба Juwel Rio 180
Продам тумбу Juwel Rio 180, вживану, 1300 грн.
0 Seth 57 6.11.2019, 22:21 Посл. сообщение: Seth
Перемещена Установка замкнутого водоснабжения
УЗВ
0 Кот 0 24.8.2019, 1:38 Посл. сообщение: Кот
Нет новых сообщений В теме есть приложенияУстановка замкнутого водоснабжения
УЗВ
0 Кот 5 487 24.8.2019, 1:38 Посл. сообщение: Кот
Нет новых В теме есть приложенияМой JUWEL 110 литров.
330 Nevervxydo 103 048 3.5.2019, 11:05 Посл. сообщение: drv
Нет новых сообщений Запуск аквариума juwel rio 125 led
3 tatik 1 013 26.9.2018, 23:09 Посл. сообщение: Catra





Перейти в начало страницы RSS Текстовая версия Сейчас: 12.11.2019, 15:20
