> Не родившийся проект на 10 литров..., Или как я убил воскресенье :)
Рейтинг 5 V
arelav
сообщение 11.10.2010, 3:28
Сообщение #1


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Стояла у меня бесхозная баночка, и все бы ничего, если бы не надумал я сделать ей крышку. Хоть и ставить некуда, но руки зачесались, и взялся я моделировать ее... smile.gif А еще в Эпицентре я увидел очень красивые объемные краски, и очень бы подошли для данной работы, наверное они и послужили главным катализатором в этой затее, так как попробовать их захотелось, а красить собственно нечего smile.gif ..

И уже почти закончив, вспомнил, почему я не люблю закрытые аквариумы... Оставалось только крепежные элементы доработать и вставить в проект, как я решил собрать элементы вместе, то есть: крышка; аква; поддон... и тут же понял, что весь вечер я убил зря...

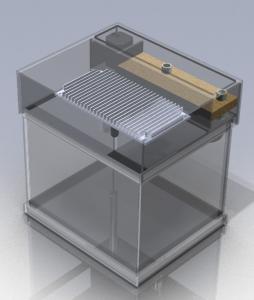

На эскизе показаны детали полупрозрачными, чтобы можно было рассмотреть внутренности:

Прикрепленное изображение


Дело в том, что когда мы смотрим на маленький аквариум, а как правило это вид не ФАС, а как бы сверху (ну скажем как ракурс эскиза к примеру), - мы конечно же сознательно воспринимаем все за фасадной гранью, ну по крайней мере мы так думаем, но наше подсознание охватывает и виды сверху и сбоку моделируя полную картину восприятия... Ну и соответственно массивная крышка практически полностью мешает нашему восприятию.

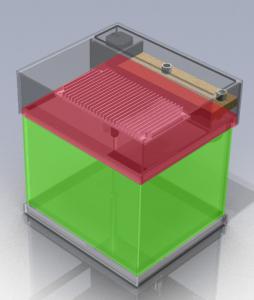

На следующем рисунке я показал *примерную область, выделенную красным цветом, которую наше подсознание трактует как часть изображения внутри аквариума.

Прикрепленное изображение

* конечно же многое зависит от светильников, мне нравятся маленькие...

С непривычки такого грабежа картинки попросту отпало желание продолжить smile.gif

Но тем не менее я хотел в крышке разместить и фильтр, да и много чего другого хотел в ней сделать, включая светодиодное освещение и всякую там автоматику...

Прикрепленное изображение


Если кому интересно, - можно посмотреть проект и повращать в 3Д через SolidWorks eDrawings Viewer:
Прикрепленный файл  project.rar ( 7.43 мегабайт ) Кол-во скачиваний: 447

(проект содержит программу просмотра).


--------------------
http://www.aquasys.info


Благодарности:
APload, Arowana, Basurmanin, Den28, DIESEL, DolceVita, little_cat2006, Ludma, nickanya, yarishNEW, Zveer, литовец,
0
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Ответов (1 - 13)
arelav
сообщение 11.10.2010, 8:43
Сообщение #2


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Кстати фильтр можно сделать съемным (через верх), как отдельная емкость, так даже удобнее было бы... (На заметку тем, кому это нужно)...


--------------------
http://www.aquasys.info


Благодарности:
nickanya, литовец,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Tlaloc
сообщение 11.10.2010, 9:09
Сообщение #3


отключен за неуплату
*****
Группа: Журналисты
Сообщений: 1 093
Регистрация: 8.4.2009
Из: Теплодар
Украина Украина
Благодарности: 2192 раз(а)
arelav, может если баночка будет повыше, то и крышка не будет смотреться такой массивной. А идея хороша


--------------------
Требую сатисфакции, верните мне в профиль "из: Одессы"

Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 11.10.2010, 9:35
Сообщение #4


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
не в толщине крышки дело и не в высоте аквы, а в том, что она закрывает обзор сверху... я привык к открытым аквасам...


--------------------
http://www.aquasys.info


Благодарности:
nickanya, литовец,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 11.10.2010, 10:22
Сообщение #5


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Евгений Онищенко, такие у меня уже есть smile.gif


--------------------
http://www.aquasys.info
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
vik
сообщение 11.10.2010, 12:40
Сообщение #6


Активный аквариумист
***
Группа: Журналисты
Сообщений: 130
Регистрация: 8.4.2009
Из: Киев
Украина Украина
Благодарности: 476 раз(а)
А если в крышке только свет, а фильтр,электронику и пр. вынести в подставку.Я понимаю ,что это идея "голая",как все это устроить пока не понятно.Может быть утолщенная подставка будет выглядеть эстетичнее чем массивная крышка сверху. С уважением,Виктор.


--------------------

С уважением,Виктор


Благодарности:
nickanya,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 11.10.2010, 22:10
Сообщение #7


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
В этом проэкте крышка не прозрачная планировалась, да любая крышка по сути утопия, она в любом случае закрывает обзор сверху, к которому я привык smile.gif , поэтому не долго думая взялся за новый проектик.


--------------------
http://www.aquasys.info
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
DIESEL
сообщение 11.10.2010, 22:32
Сообщение #8


Активный аквариумист
***
Группа: Партнёры
Сообщений: 156
Регистрация: 21.7.2009
Из: Славянск
Украина Украина
Благодарности: 232 раз(а)
Сложноватая система! -подобное в инете встречал rolleyes.gif
Сейчас стараються упростить систему и удешевить и получить добротную фильтрацию
ничем по параметрам не отличающуюся ио домарощеных , сложных в изделии и дорогущих систем blush.gif

Такой сибе внутренний переливной короб! hi.gif
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Den28
сообщение 14.10.2010, 6:47
Сообщение #9


Активный аквариумист
***
Группа: Партнёры
Сообщений: 418
Регистрация: 7.9.2009
Из: Бийск
Россия Россия
Благодарности: 1120 раз(а)
Валера, а габариты баночки не скажешь? Если это не секрет конечно. И какая помпа подошла бы для такого проекта, я имею ввиду в фильтре помпу.


--------------------



Аквариум: 80х40хh40см (запущен 28.09.17г.)
Освещение: Прожектор СД 20W 6500К 1500lm х 3 шт.
Фильтрация: Внутренний фильтр Barbus FILTER 026.
Питательная подложка AQUAYER.
Грунт природный нижний слой 5-10 мм, верхний - 2-4 мм.

Растения:
Cryptocoryne wendtii "Brown";
Cryptocoryne wendtii "Green;
Ludwigia repens;
Pogostemon octopus;
Pogostemon erectus;
Echinodorus latifolius;
Echinodorus tenellus;
Rotala indica;
Rotala sp. 'Enie';
Hygrophila Brown;
Hygrophila polysperma Rosanervig;
Staurogyne repens;
glossostigma elatinoides;
Didiplis diandra;
Hemianthus micranthemoides.

Гидробионты:
Corydoras panda - 5 шт.;
Ancistrus dolichopterus - 4 шт.;
Crossocheilus siamensis - 2 шт.;
Poecilia recticulata - 5 шт.;
Xiphophorus maculatus - 5 шт.(редиска баллон);
Hemigrammus erythrozonus - 15 шт;
Apistogramma cacatuoides - 2 шт.
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 14.10.2010, 6:50
Сообщение #10


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Den28, не секрет конечно же, реальный аквариум 25*21*20. А помпа из этого набора AQUAEL ShrimpSet 10 / Экстрим-старт , в проекте все 1:1


--------------------
http://www.aquasys.info


Благодарности:
Den28, DolceVita,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 14.10.2010, 6:52
Сообщение #11


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Цитата
DIESEL, Сложноватая система!

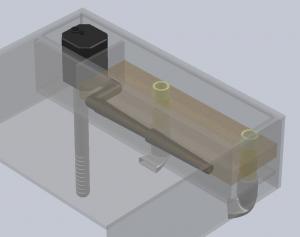

ничего в ней сложного нет, учитывая, что я планировал лазерную порезку делать. Вот отсек фильтра, если и делать - то съемным нужно, и это тоже не сложно выполнить. Другой вопрос нужно ли все это smile.gif


--------------------
http://www.aquasys.info
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Den28
сообщение 16.10.2010, 14:15
Сообщение #12


Активный аквариумист
***
Группа: Партнёры
Сообщений: 418
Регистрация: 7.9.2009
Из: Бийск
Россия Россия
Благодарности: 1120 раз(а)
Цитата(arelav @ 14.10.2010, 11:52) *
ничего в ней сложного нет, учитывая, что я планировал лазерную порезку делать. Вот отсек фильтра, если и делать - то съемным нужно, и это тоже не сложно выполнить. Другой вопрос нужно ли все это smile.gif


Валер, на мой взгляд нужно, и еще как. Хотя бы из чувства самоудовлетворения от изготовления такого девайса. wink.gif Интересно же как все это будет работать.


--------------------



Аквариум: 80х40хh40см (запущен 28.09.17г.)
Освещение: Прожектор СД 20W 6500К 1500lm х 3 шт.
Фильтрация: Внутренний фильтр Barbus FILTER 026.
Питательная подложка AQUAYER.
Грунт природный нижний слой 5-10 мм, верхний - 2-4 мм.

Растения:
Cryptocoryne wendtii "Brown";
Cryptocoryne wendtii "Green;
Ludwigia repens;
Pogostemon octopus;
Pogostemon erectus;
Echinodorus latifolius;
Echinodorus tenellus;
Rotala indica;
Rotala sp. 'Enie';
Hygrophila Brown;
Hygrophila polysperma Rosanervig;
Staurogyne repens;
glossostigma elatinoides;
Didiplis diandra;
Hemianthus micranthemoides.

Гидробионты:
Corydoras panda - 5 шт.;
Ancistrus dolichopterus - 4 шт.;
Crossocheilus siamensis - 2 шт.;
Poecilia recticulata - 5 шт.;
Xiphophorus maculatus - 5 шт.(редиска баллон);
Hemigrammus erythrozonus - 15 шт;
Apistogramma cacatuoides - 2 шт.


Благодарности:
arelav, литовец,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
arelav
сообщение 17.10.2010, 4:32
Сообщение #13


Aquafanatic
*****
Группа: Журналисты
Сообщений: 5 392
Регистрация: 31.8.2009
Из: Киев, Соломянка
Украина Украина
Благодарности: 23429 раз(а)
Den28, в программе SolidWorks можно не только посмотреть как будет смотреться, но и проверить характеристики всех материалов, пропускную способность системы, и даже как оно будет гореть smile.gif что сгорит в первую очередь smile.gif

В принципе такие крышки будут хороши для больших аквариумов, ну скажем литров от 60ти. Ну а для десятки сия надстройка - чердак с приведениями ...\

А вообще фильтр можно превратить в прекрасную клумбу для комнатных растений сверху крышки, и будет живой фильтр... только еще свет сверху понадобится ... Тогда закрытый вид сверху будет компенсирован комнатными растениями...

Но там еще один нюанс остается ложкой дегтя... Кормление... В этой конструкции придется делать тоннель из широкой трубки через всю крышку, дабы отсек для электрики был герметичен, а сквозь него трубка для корма... Ну и в крышке еще одно отверстие с крышечкой...


--------------------
http://www.aquasys.info


Благодарности:
Den28, Ludma, nickanya, литовец,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Никалаич
сообщение 2.8.2011, 15:15
Сообщение #14


Metal \M/
*****
Группа: Неактивированные
Сообщений: 1 576
Регистрация: 25.6.2010
Из: Иваново
Россия Россия
Благодарности: 1383 раз(а)
Цитата(arelav @ 17.10.2010, 6:32) *
Но там еще один нюанс остается ложкой дегтя... Кормление... В этой конструкции придется делать тоннель из широкой трубки через всю крышку, дабы отсек для электрики был герметичен, а сквозь него трубка для корма... Ну и в крышке еще одно отверстие с крышечкой...

Ну почему? Можно ту самую часть со светильником и электроникой сделать дверцей без проблем-сколько существует аквариумов с такими крышками? Лимоны лимонов smile.gif


Благодарности:
литовец,
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
