Вариант дозатора., Может пригодится. Опции

[литовец]

Имея постоянный доступ к б/у бытовой технике и вечно чешущиеся руки разобрал такой аппарат http://www.google.ru/imgres?imgurl=http://...%26tbs%3Disch:1 в нем нашел насос, но он на 220 вольт его не получилось утихомирить.
Разобрал другой оказался очень удобным в регулировки.(модель более старая)
Предлагаю как исходный материал для сборки дозатора для удобрений.
Конструкцию конечно нужно дополнить таймером,но это дело техники.Может кому и пригодиться.

http://youtu.be/vNmVaePa730

Сообщение отредактировал 364 - 10.6.2014, 11:19

Причина редактирования: удобочитаемость

Эскизы прикрепленных изображений



[литовец]

arelav Вы знаете как выяснилось нагрузка при старте огромная конструкция будет переделываться в понедельник (у меня принцип выходные с семьей)пластик будет использовать более эластичный чем листовой акрил, если тест не пройдет заготовлен алюминий.А Ваш вариант подразумевает резкий старт это должно сработать.По поводу привода, у меня была проблема конденсат ночью собирался на крышке первое что пришло в голову это был привод.Позже пришла мысль поставить самый маленький кулер на ночной режим.

Сообщение отредактировал литовец - 25.9.2010, 21:08

[литовец]

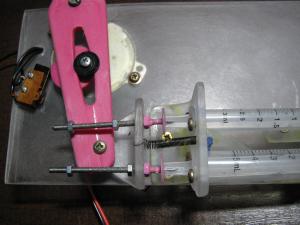

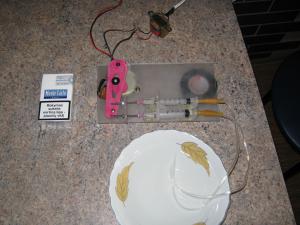

И так все закончено.Слабые места устранены(розовые детали.)Подобран трансформатор 7,5 вольт с нагрузкой.Пока не ставил клапана и таймер т.к. не определился нужно мне это или нет.Вроде все растет нормально может только для профилактики.Заметил только одно, доливая воду из под крана в неделю примерно литра 3 растения начинают очень бурно пузырять.Вообщем надо почитать, определиться.

Сообщение отредактировал литовец - 18.10.2014, 15:03

Эскизы прикрепленных изображений



[xleg]

Упустил тему, затерял... литовец, класно Вот не лень же возиться с поделками непрерывно

Так. То, что рычаг из акрила сломался - так и должно было быть. Акрил очень хрупкий, а толщина рычага получилась маленькая. Алюминий - самое оно. Пластик со временем сотрётся - протрёт ямку, канавку и штифт колеса начнёт застревать в средине цикла. Хотя, у китайцев всё так сделано - и ничего, на какое-то время хватает ) Зато - просто и дешево, а значит - доступно.

Вторая слабая часть - треугольное коромысло, которое тянет-толкает поршни. В данном случае оно более-менее нормально работает потому, что сила трения обоих поршней примерно одинаковая и отцентрована точка приложения силы. Но если это равновесие нарушится - получится перекос. Почему нарушится? Разные объёмы шприцев, засорился один из поршней... Вероятно, сначала будет тянуть/толкать один поршень - насколько хватит люфта в крепеже, чтобы перекосить треугольник. И только после этого сможет сдвинуть второй. Но к этому времени цикл колеса пройдёт нужную фазу и - вуаля, второй шприц недобрал жидкость. Конечно, такая конструкция простая - и в этом большой плюс. Но я бы не рисковал. Как-то по-жёстче бы сделать конструкцию толкателя, без раскачиваний туда-сюда...

Да, насчет времени работы - 1 минута или меньше. Есть очень простые схемы, вырабатывающие импульс любой заданной продолжительности - одновибраторы. Буквально на одной микросхеме и нескольких детальках. Вы подаёте на схему питание от вашего таймера - схема включает реле, двигатель (чё надо, короче) - и через заданный промежуток отключает. Длительность регулируется сопротивлением-подстроечником. Дёшево и сердито. Поройтесь на сайтах электронщиков.

[литовец]

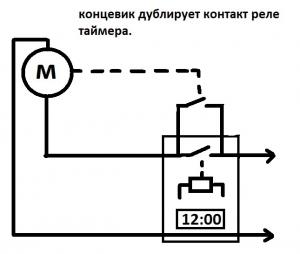

xlegНу раз еще кому то интересно то конструкция доработана пружиной.Пластик может быть когда нибудь и сотрется нечто не вечно,но прошел годичный режим я прогнал не останавливая часов 8.Все плоскости по трению отшлифованы и смазаны.По резьбе на шпильках прошел наждачкой слегка и смазал не застревает и пружина фиксирует.Пробовал разные варианты настройки на одном минимум на другом максимум.Алюминий заготовлен был на случай если этот пластик не выдержит. Схема проще нет т.к все равно надо чтоб включилось раз в день в нужное время.Но изучаю сейчас подачу УДО и вывод- два шприца маловато.Выше изложеное не оправдание.Я рад критике и предложениям.Может и своими вариантами кто поделиться.Следующему Коллеги будет легче.

Сообщение отредактировал литовец - 18.10.2014, 12:58

Эскизы прикрепленных изображений



[литовец]

Прошло много времени,а девайс пылится на полке.Так как выяснилось что готовые УДО требуют встряски перед упатриблением.Только отдельно замешанные элементы этого не требуют,но не все готовы вносить или делать самомес.Так что считаю что для "стандартных" заводских,готовых удобрений этот девайс не приемлем.Либо нужно еще кумекать над системой "встряски".

[Shuravi-f1]

Дима, прочел еще одну твою тему, просто "снимаю шляпу " перед твоей неограниченной фантазией.

[FireFox]

Либо нужно еще кумекать над системой "встряски".

по таймеру подать воздух в ёмкости с УДО

[литовец]

FireFox А как Вам вариант если воздухом погонит удо,бутылочки чтоб не испорялось делают с клапаном и закрытые.А написал я все это чтоб другие не напоролись на грабли.Согласитесь что человек увидел, повторил,а потом всплывает такой нюанс.Вот если еще собрать сие чудо или нечто вроде http://www.minitube.sk/SK_rus/Produkty-Ser...zhnymi-valikami то можно спокойно уезжать.

Сообщение отредактировал литовец - 7.10.2011, 17:04

[bei]

.Тнужно еще кумекать над системой "встряски".

Во, дарю идею... Можно еще несколько бутылок взбалтывать добавлением штанг... А можно вместо отдельного двигателя повесить все на двигатель шприцов...

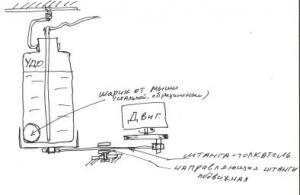

Дно бутылки движется эллиптически, но это неважно, главное создать наклоны бутылки для перемещения шарика "мешалки"

[литовец]

bei Отличная идея.

[Shuravi-f1]

Дима, вот ссылочка. ------ К стати там есть чертежи...


Сообщение отредактировал Shuravi-f1 - 15.3.2012, 21:21

[литовец]

Может у кого есть ещё идеи,как по проще изготовить дозатор?

[литовец]

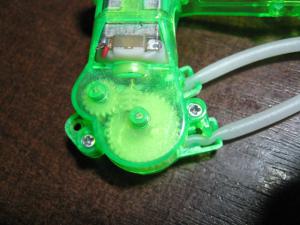

И так идей я смотрю нет. Тогда вот Вам ещё один вариант,пока правда помпочка без обвязки,но если дойдут руки......

Эскизы прикрепленных изображений



[yarishNEW]

Собственно классический перистальтический насос - прекраснейшая вещь для наших целей. Откуда такая вещица?

[литовец]

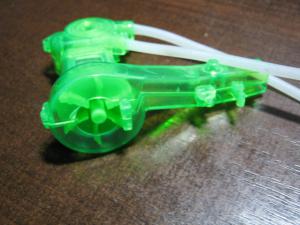

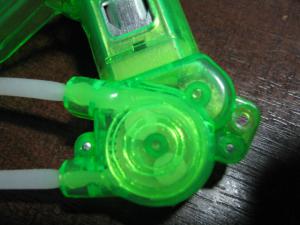

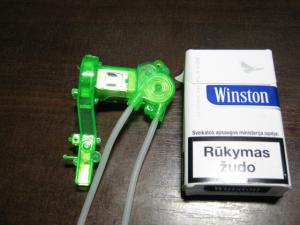

yarishNEW Олег ты абсолютно прав - классический перистальтический насос,но очень маленький.Вытащил из детского пистолета с мыльными пузырями.

Прикрепленные изображения



[warrior65]

литовец, у детишек значит отобрал.....нехорошо однако

[литовец]

warrior65 Юрий как можно? Детишки его сломали. Кстате прокачивает при номинальном напряжении 3 вольта 20мл. в минуту.

[yarishNEW]

Так это сюда тебе нужен БП?

[литовец]

yarishNEW БП есть думаю регулятор,что бы дозу рассчитывать. Олег у нас проблема с посекундными таймерами,дешевле и легче подогнать оборотами,благо китайский моторчик имеет не плохой разброс.

[yarishNEW]

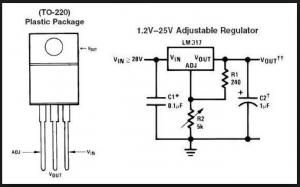

Схемку регулятора - смотри. Проще нет, а для мотора самая песня - проверено на вентиляторах компьютерных и светодиодной ленте.
