Электричество и электроника в доме., Отвечу на вопросы (в меру имеющихся знаний\опыта). Рейтинг Опции

[yarishNEW]

Тема по компьютерным вопросам уже есть на форуме и вот решил открыть тему по домашнему электричеству и электронике.
Сподвигло на это меня то, что в личку довольно часто приходят вопросы которые совсем не касаются аквариумистики, а относятся к домашнему\бытовому электричеству и электронике.

Буду рад, если кто-то из форумчан будет помогать мне в ответах по данной теме - как говорится "многоголовый разум .... он на то и многоголовый"

Резерв

[Andrew1]

Отвёз планшет в ремонт

На кухне светодиодная лента в силиконовой "оплётке",потускнела.Жена требует заменить
Длина ленты-2,5 м.БП-12В 4 А.Смотрю на такую:тёплый белый,без силикона.5 метров(5050) на два раза Нормально будет?Не хочется городить радиаторы.

[Andrey77]

Обещанная прога для проверки тока зарядки аккумуляторов
https://play.google.com/store/apps/details?...ombosdev.ampere

[yarishNEW]

Не хочется городить радиаторы.

Любую ленту на светиках 5050 (кроме серии 30 диодов на метр) нужно сажать на радиатор. В противном случае за месяц будет только блестеть , а не светить.
Прикупи лучше планки со светиками - у меня работают на самом маленьком радиаторе который почти невидно.
Из них кстати вполне можно сделать стильный светильник с использованием П-образного радиатора который по ширине этой планки будет.

Обещанная прога

Спасиб! Буду пробывать!

[Andrew1]

Николаич,а смысл ставить планки,если всё равно радиатор нужен? Да и по деньгам дороже получается 5*90 грн=450.Лента же 4,5$=104 грн. за 5 метров.А мне нужно 2,5 метра Радиатор напрягает ... Разве что покупать алюминевую полосу 2,5 метра(с двух частей).Какова минимальная ширина нужна?

По планшету:в мастерской приобрёл нормальное универсальное зарядное.А-ля "самсунг орижинал" сдал продавцу.

[Andrey77]

Вспомнил по зарядным. Подтяжки линий D+ D- делается в зарядном, а не в шнурке. Эта подтяжка говорит девайсу скока тока можно тянуть. Но производители ее стали использовать для создания оригинальных зарядок. Т.е. если не то сопротивление - левая зарядка. Поэтому одна и таже зарядка по разному заряжает брендовые телефоны или планшеты.
http://rones.su/techno/zaryadka-mobilynika-po-usb.html
В общем мой косяк. Но думаю Вы бы и не заморачивались с переделкой своего зарядного.

[yarishNEW]

Лента же 4,5$=104 грн. за 5 метров

Гыыы! Цена какая-то непонятная. Недавно меня китайпром кинул на 800 грн - тоже заказывал у подобного торговца.
Если покупать ленту в китайпроме - то лучше посмотреть в сторону более современных диодов 5630 (5730), кстати в данной тобой ссылке на ленту в описании ошибка - там мощность метра ленты на 5050 должна быть около 15Вт, а указано 4Вт.

[Andrew1]

Недавно меня китайпром кинул на 800 грн - тоже заказывал у подобного торговца.

У меня пока ниразу проблем не было-наверное повезло

Если покупать ленту в китайпроме - то лучше посмотреть в сторону более современных диодов 5630 (5730),

Она же вероятно ещё сильней будет греться ...

кстати в данной тобой ссылке на ленту в описании ошибка - там мощность метра ленты на 5050 должна быть около 15Вт, а указано 4Вт.

Может опечатка,т.к. по фото явно равносторонний квадрат светика,т.е. не 3528,а скорее 5050.

Что по радиатору?Буду в Эпицентре смотреть ...

Разве что покупать алюминевую полосу 2,5 метра(с двух частей).Какова минимальная ширина нужна?

[yarishNEW]

Более-менее несильно греется лента если на уголок 15*15мм алюминиевый посадить - там одна полка получается просто как теплоотвод, а вторая уже радиатором работает.
Одновременно и козырек от засвета-ослепления.

[Andrew1]

Я так понимаю,просто алюм. полоса-не годится ...А так хотелось менее заметный "радиатор". Буду смотреть по месту,ориентируясь на уголок 15*15.

[yarishNEW]

Я бы выбрал уголок - это более практично из соображений меньшего размера и площади охлаждения.

Ведь если берешь полосу которая вплотную крепится к основанию (крышка стола, потолок и т.д.), то охлаждается только одна внешняя сторона полосы.
При этом на той-же самой внешней полосе 1см будет забиратся самой светодиодной лентой.
Получается, что для охлаждения используется только полоса алюминия по по обоим сторонам от ленты.
Нам нужно около (14,4Вт*25см2) = 400см2 для охлаждения светодиодной ленты = (2см + 2 см) * 100см = 400см2

Исходя из всего этого нужно брать алюминиевую полосу шириной 5-6см, чтобы получить необходимую площадь охлаждения.
Если тебя не смушает полоса алюминия шириной 5см по периметру освещения - то покупай полосу.

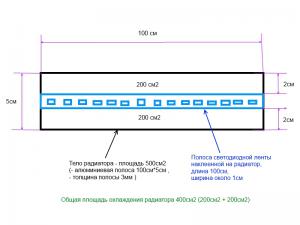

Для всеобщего понимания расчета площади охлаждения радиатора нарисовал комикс .

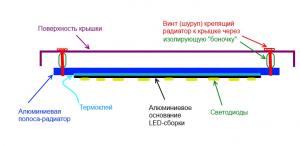

Если сделать так

то можно обойтись полосой охлаждения в 3см шириной

Сообщение отредактировал 364 - 20.8.2015, 19:55

Причина редактирования: всем брысь по нормам!

[fanat_ice]

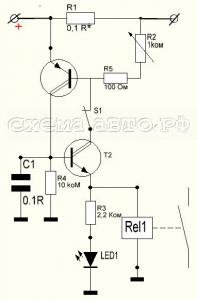

Господа электронщики помогите,пожалуйста!Растолкуйте схемку защиты от КЗ.Не могу понять куда притулить
контакт реле.На схеме он висит в воздухе и я,в силу своей бестолковости, не могу понять где должен сидеть по задумке.В описании автора схемы ничего не понял.
http://xn----7sbbil6bsrpx.xn--p1ai/eshhe-odna-sxema-zashhity-ot-peregruza-i-korotkogo-zamykaniya.html
Пририсуйте,если не сложно,где этот контакт должен быть.

Эскизы прикрепленных изображений

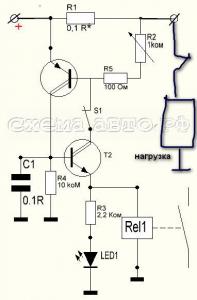

[Andrey77]

[fanat_ice]

Andrey77, спасибо большое!Вы меня направили в нужное русло.После вашего ответа я глянул на схему и наконец-то понял как она работает!Меня просто сбил с толку открытый контакт реле на схеме,и я не мог понять каким образом замыкаясь он мог защитить схему,соответственно не мог понять куда его притулить.

[yarishNEW]

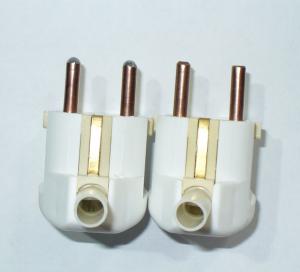

Секретная доработка электрических вилок 220Вольт не втыкающихся в "пилоты" (т.е. тройники с защитой от детей) или таймера с такой же защитой.


Те вилки которые покупались подешевле имеют отрубленные концы штырьков которые не отодвигают "забрало" несанкционированного доступа (защита от детей) - поэтому затолкнуть их в разъём весьма проблематично.
Вся проблематика и все матерные слова из наследия монголо-татарского ига устраняются напильником и 5-ю минутами неспешной работы на каждый штырек вилки

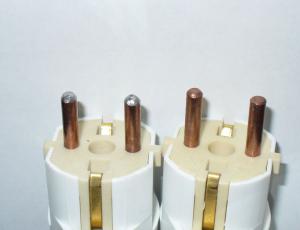

просто - скругливаем обрубленные концы и вилка спокойно втыкается в любую розетку

Сообщение отредактировал yarishNEW - 20.4.2016, 9:57

[Denys_0246]

а не подскажете, как подружить светодиоды с китайскими выключателями с подсветкой?
причем, не знаю почему, но после разборки и обратной зборки и родная люмлампа отказалась зажигаться через родной же выключатель с подсветкой... хотя раньше все работало. Мистика...
подключил пока напрямую, без выключателей. Работает.

[yarishNEW]

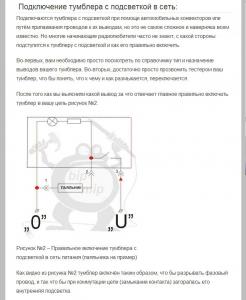

Вот так описано

[Chumak]

Допоможіть, будь-ласка.
Намагаюся переробити свої світильники - структурувати всі кабелі і підключити їх через роз'єми, а щоб не висіли павутинням.
Придбав ось такі роз'єми:
MIC 324 F

MIC 334 M

Припаяв дріт (0,5 мм кв.). А він, зараза, через якийсь час відвалився. Я так глянув - припой до контактів погано пристав. Використовував каніфоль.
З пайкою до елементів на платі проблем немає. Звичайні низьковольтні роз'єми живлення (якими підключаються, наприклад, блоки живлення ноутів) теж нормально припаялися. Але ось ці - не розумію...
В чому може бути причина? Як його надійно припаяти?

Сообщение отредактировал Chumak - 13.5.2016, 11:13

[Andrew1]

Приехали с Поднебесной 5 ламп СД 5730 10 Вт. на алюм. радиаторе.
Открутил голову,на плате 10 диодов.
На честных 10Вт. ну никак не тянет,ну это-то и понятно :)
Нужно прикупить ваттметр,и китайцев наказывать,потому как данный диод в китайском исполнении на 1 Вт не потянет,думаю и на 0,5Вт. врядли ...

[sector12]

Не верьте тому что вам обещает продавец в характеристиках.
Реальная мощность китайских светодиодов
SMD 5730 Мощность - 0,15W Яркость 7 лм
10W 5730 SMD = 70 LED

[Andrew1]

Да,уже нагуглил о таких результатах.Печалька ...
